重庆麓悦江城D35-3·悦集

从麓山到麓湖，在深耕成都20年之后，麓悦江城是万华的第一次正式外拓，来到与成都山水相连的重庆。麓悦江城延续麓系品牌的基因，带着一种更加悦动的生活态度，以重庆山水为载体，注入对这座城市的理想与情感，谱写自己的城市构想。

麓悦江城位于重庆中国内陆第一个国家级新区两江新区，总幅员面积约3500亩，衔接两江新区悦来与水土板块，同时，南临悦来国际会展城，北接水土高新城，往西，便是仙桃数据谷，对岸，还生长着悦来庄稼与四川美术学院国际设计学院。

坐拥1.8公里的亲江带的麓悦江城，以优秀的自然景观为基底，构建「一半公园一半城」的蓝图，绿化用地高达2100余亩的，让未来生活，朝着公园与绿树交织的画面靠近。

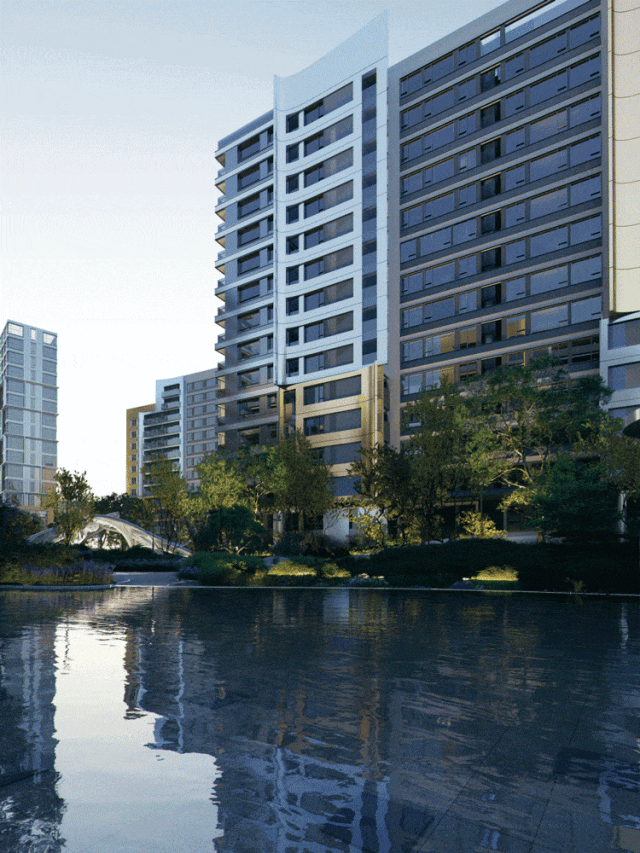

住宅楼立面以铝板幕墙、玻璃栏板为主要形式，以表现建筑体本身的通透明净之感，配以风帆铝板造型传达其飘逸的气质，塑造灵动立体的建筑形象。随人行视角的不断变化，展现不同的视觉效果。材质方面则选用大面积铝板，使得建筑整体风格协调一致，白色、香槟色铝板融合交错，形成和谐灵动的色彩搭配。

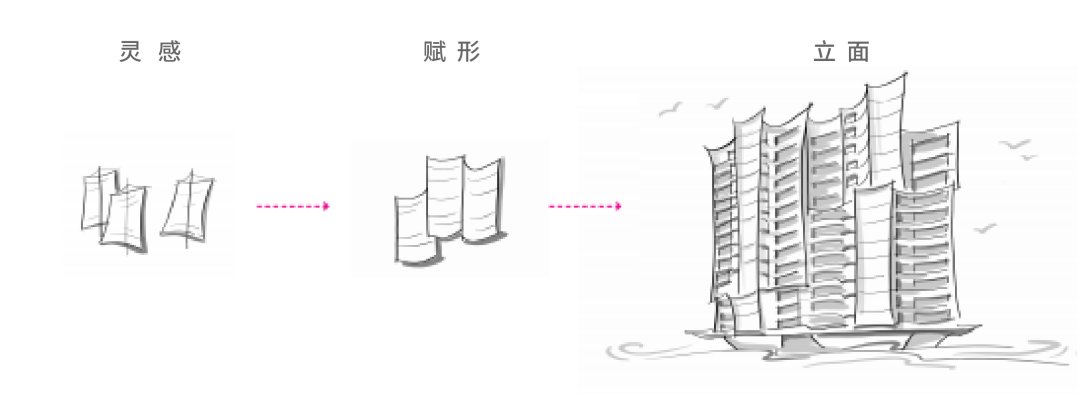

▲  立面概念推演

▲  正立面效果

入户门厅，在功能上属于整栋建筑的中央区域，也是每位业主进入建筑时第一印象。《论语》有言，“登堂入室为贵胄也。”在中国建筑的功能空间与符号语意里，门厅大堂一直是尊贵身份的象征，由登堂的尊贵，可见门厅的重要性。入户门厅作为高品质住宅的“名片”，门厅的设计细节，其讲究用材、品质把关、立面设计、颜色主调等都会影响整体效果。

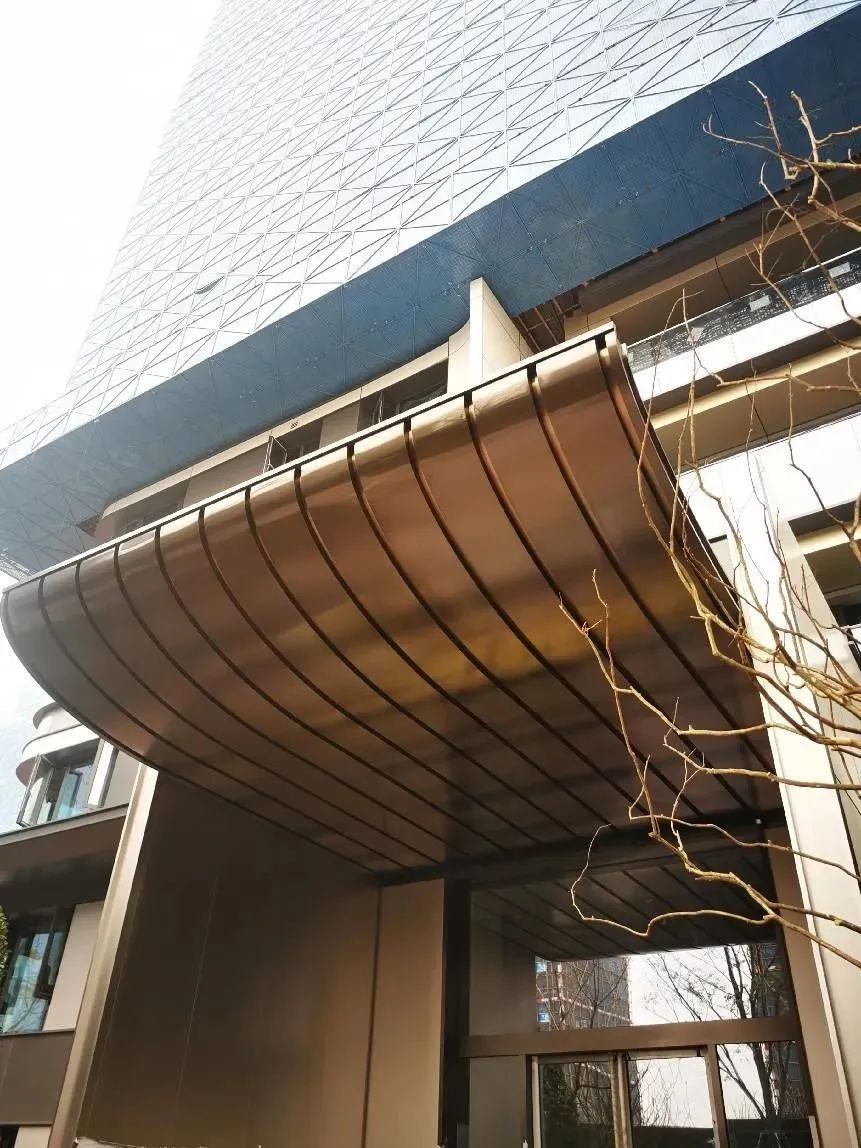

万华·悦集入户门厅处的整体设计融合了重庆古老的航运文化，选用大板幅大悬挑不锈钢来营造扬帆的感觉，帆船的翼状形体有力地平衡了立面张力，仿似群帆竞相升起，坚稳地矗立于嘉陵江畔。

万华对于材料的选型、效果的呈现有着自己的偏执，首先考虑的是效果，其次是工艺，最后才是成本。门厅面材选用304不锈钢，整合苹果砂、缎纹黑、缎纹金三色，多重对比，抉择优异系统，考虑每一处细节，运用独一无二的建筑语言，呈现尊贵与典雅。

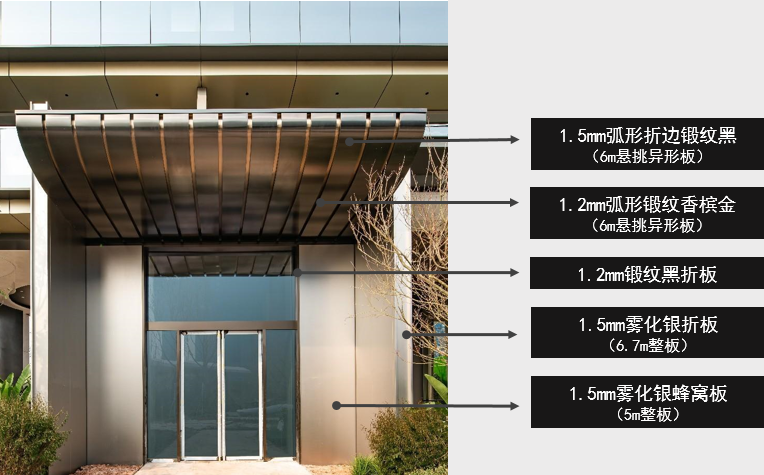

▲  门厅三色不锈钢位置分布图

万华在施工前深入研究不锈钢自身的优劣，加工电镀、喷砂、封油等10多道工艺，实地考察全国范围内10多家不锈钢厂家，反复打样比选，在材料本身上下足功夫。门厅吊顶最终选用悬挑6m一体不锈钢（国内最大可生产6.2m异型不锈钢），几乎已达异型不锈钢（直段+弧度+折边）可生产极限。

此外，不锈钢厚度到底怎么选？到底是越厚越好还是越薄越好？通过对平板板幅、弧板弧度、折边工艺等角度考虑，选用了1.5mm不锈钢产品，可满足门厅异型造型板对方案效果的完美实现。

考虑到材料加工及施工难度，提前进行了1:1的工艺样板打样。方案选择之初，选取了直段与弧段两段式拼接的方案，但在实体打样过程中发现颜色、密拼、缝隙等均未达到想要的效果，于是果断放弃该方案，将直段及弧段合二为一，改为一体式不锈钢。这样不光增加了成本，还极大的增加了材料生产、运输、安装过程的难度，但最终效果却更完美，100%还原无缝、无胶、密拼效果，复刻船头造型。

同时为保证吊顶两端不锈钢侧面整体效果，即便是在客户非敏感区域内，仍坚持采用不留缝、不留胶的效果，采用3D建模，将底部、顶部、侧面三面焊接为一体，单块板焊缝达20条以上，最后整体打磨镀色成型。

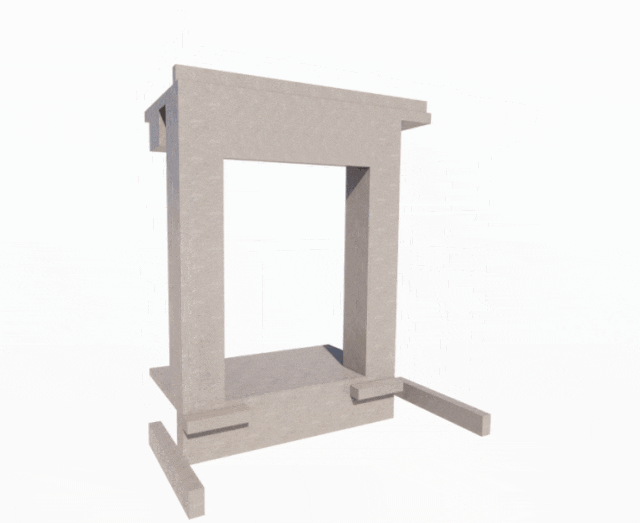

▲  3D建模

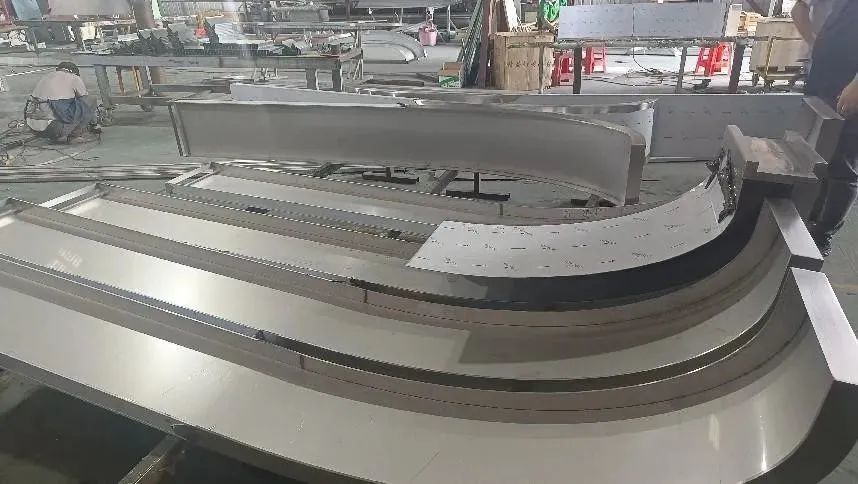

▲  工厂实景

不锈钢常用的固定方式有粘接、焊接、挂接等，但无论是哪种固定方式，都不可避免的出现焊点、缝隙处不均匀、或者打胶遮丑的问题。但这些都是万华不希望呈现出来的东西，所以这也是在施工前必须面对的3个难题：一是如何避免焊点，二是如何实现无缝，三是如何实现无胶。在经过前期方案深化阶段的多轮打磨，并加以实体样板的反复试验，调整了龙骨的布置方式，合理的布置了不锈钢安装的先后顺序，巧妙利用了不锈钢的进退关系，将不锈钢固定所需的焊点隐藏在背侧，最终完美的实现了密拼、无缝、无胶的效果。

▲  多轮方案调整

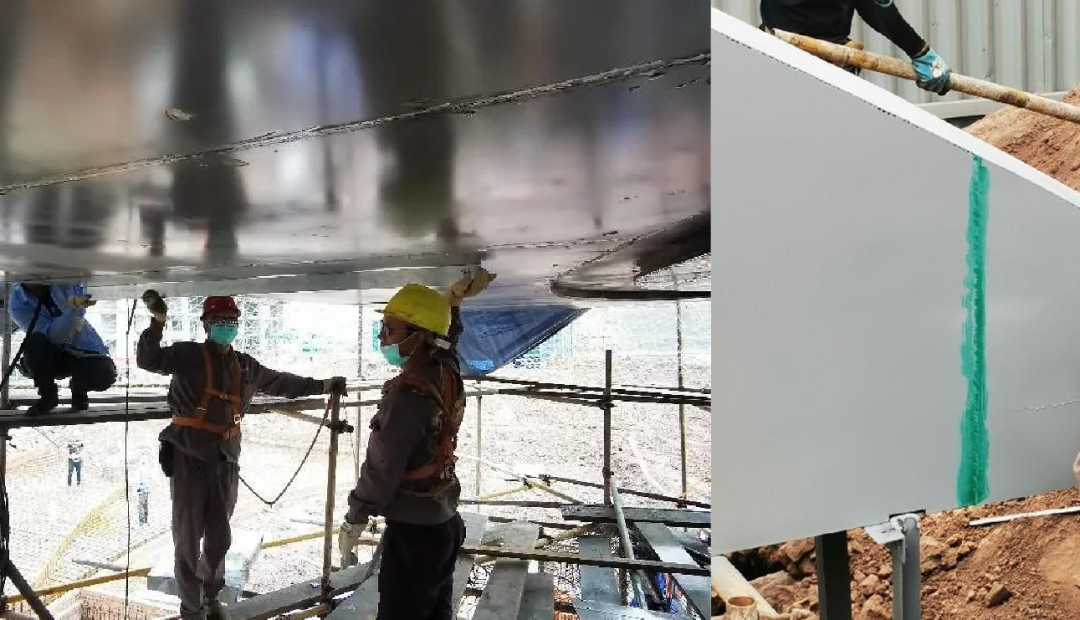

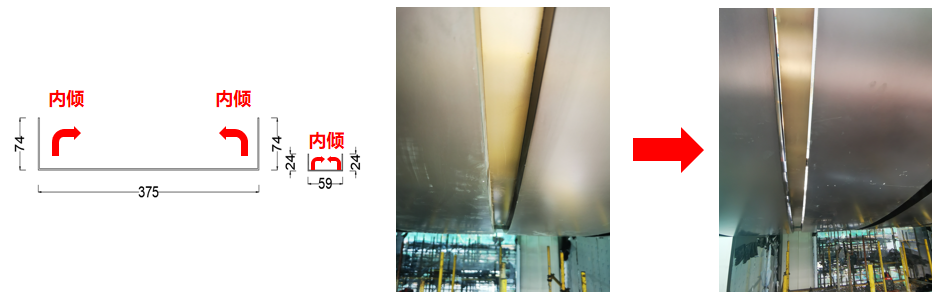

▲  累计误差导致缝隙过宽

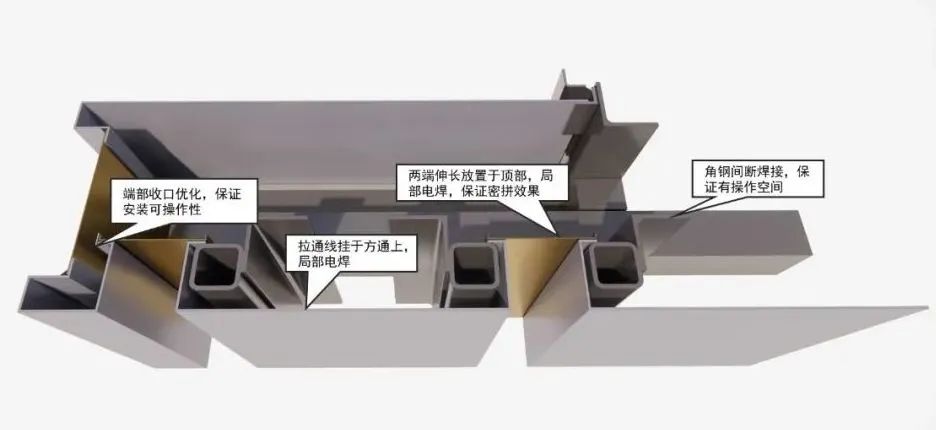

▲  最终优化方案

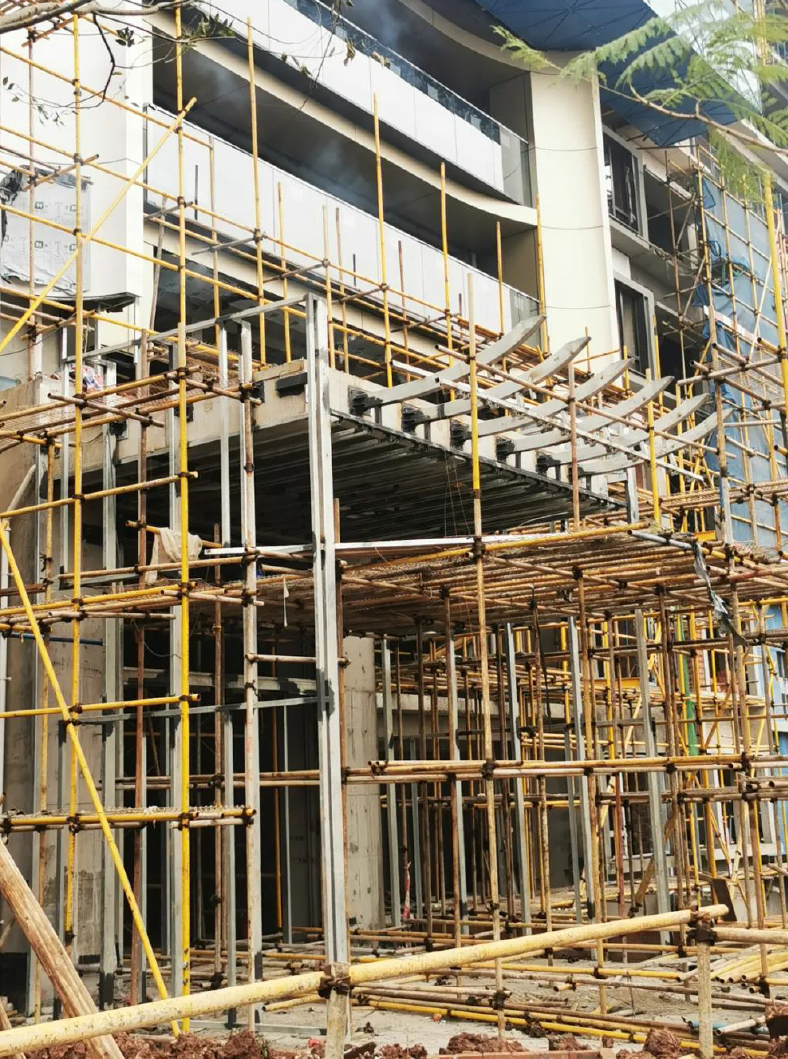

▲  吊顶安装过程

▲  左右滑动查看安装现场图

A. 不锈钢表面处理工艺

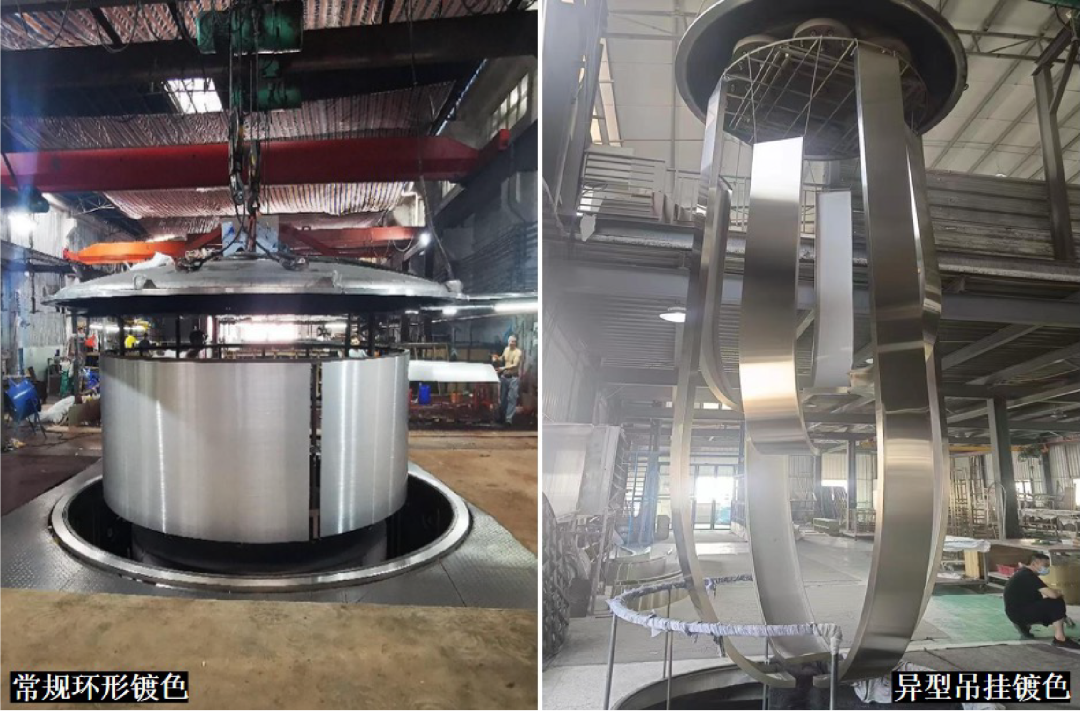

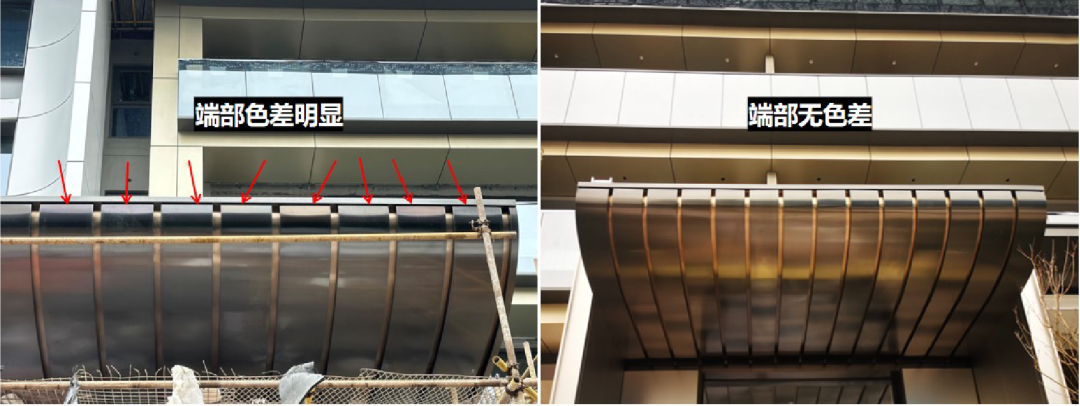

不锈钢正常电镀工艺是围绕环形镀色炉开展，这样电离子反应相对平衡，镀出来的颜色也比较均匀。但因吊顶板尺寸过大且为异形板，已接近电镀炉极限，无法采用环形镀色方案，只能采用吊挂方式电镀。在电镀过程中，不锈钢端部因过于接近电镀炉底部，在重力作用影响下，下部电离子在不锈钢端部位置反应不均匀，导致不锈钢电镀后端部有色差，即便是同一炉生产也会有色差（目前国内厂家无法攻克该技术难题）。为解决色差问题，多方联系不锈钢厂家、油漆厂家、技术专家，现场反复试验对比，最终采用特殊封油工艺，完美的解决了端部色差问题。

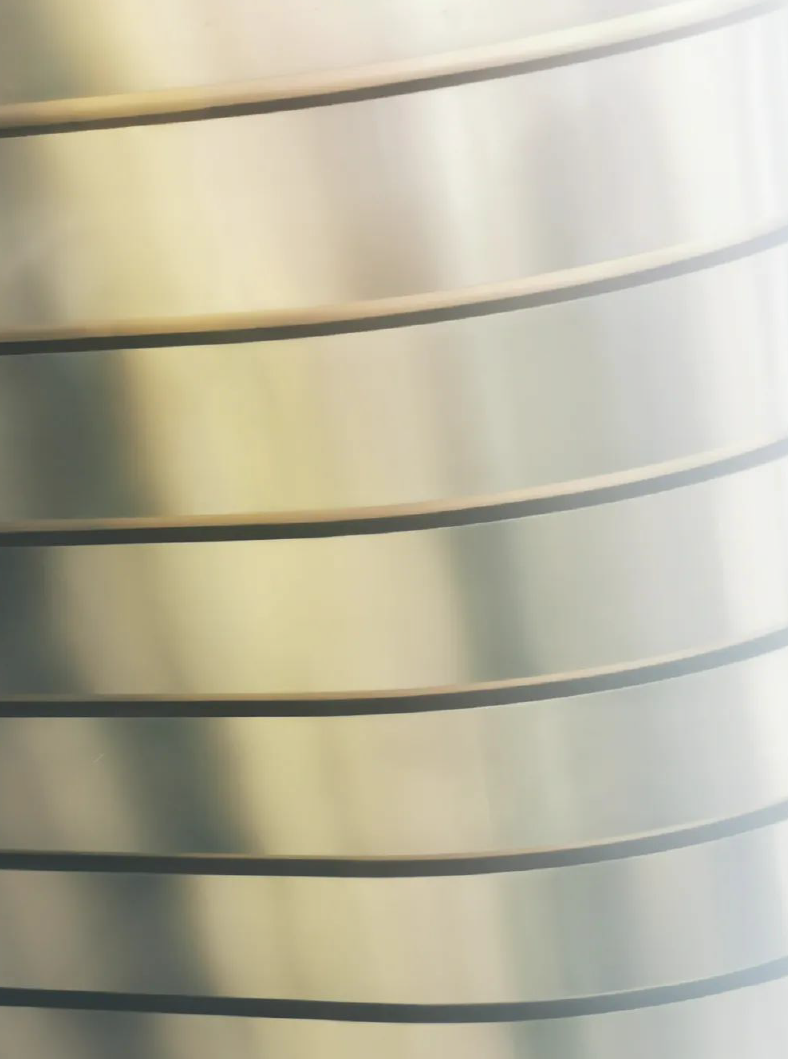

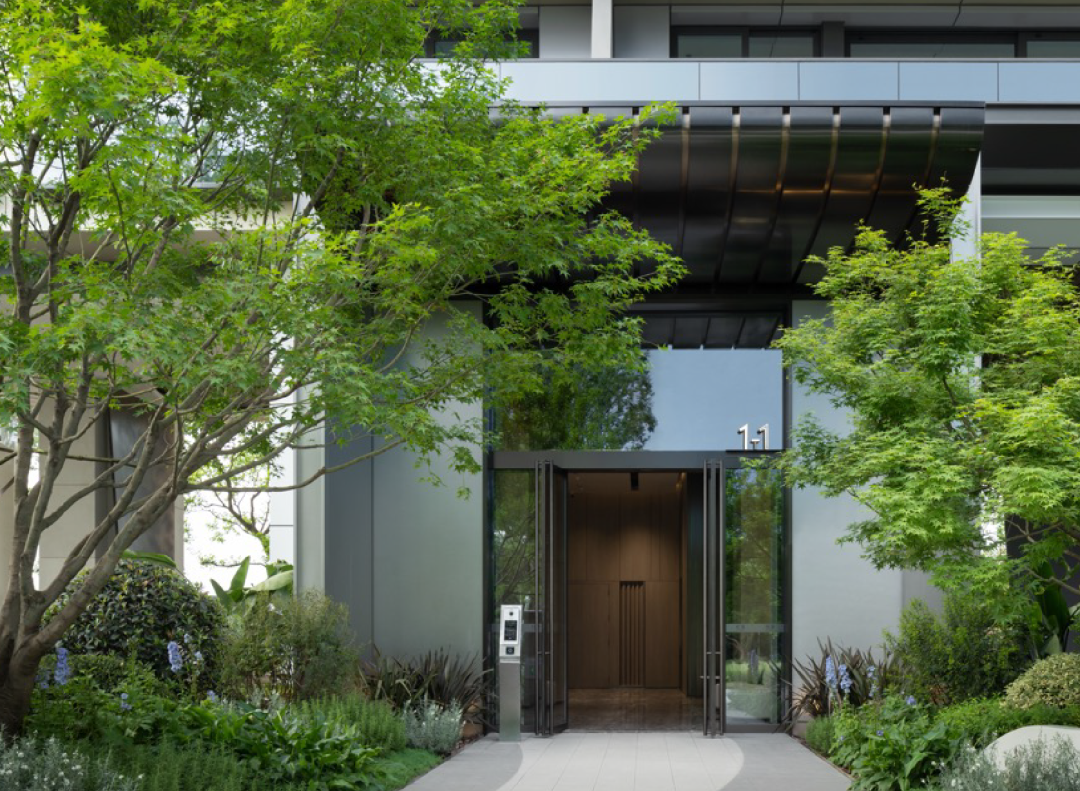

▲  最终成型效果

门厅立面为还原苹果手机质感，在铝板、钢板、不锈钢、钛板等材料中比选，最终选用5m通高苹果砂不锈钢蜂窝板。

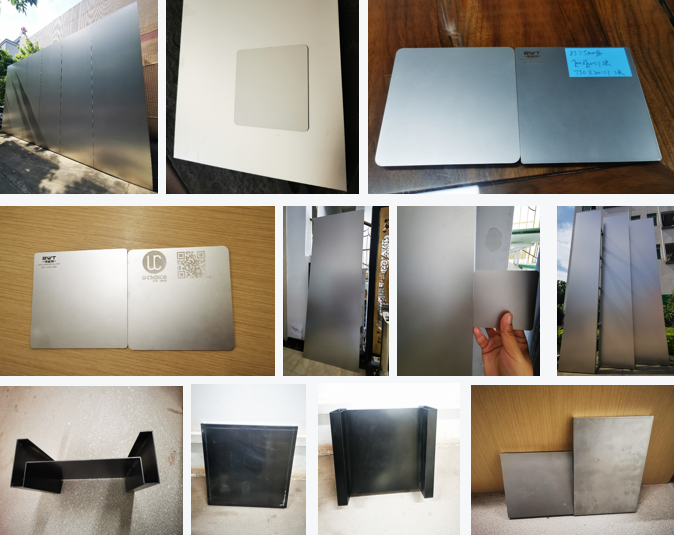

▲  材料反复比选

该种材料通常用于公建项目，对于住宅项目而言，板幅如此之大又是近人区域，有诸多需要考虑的地方，如何保证面材平整度？如何保证密拼效果？如何保证近人尺度观感效果？

为保证平整度，万华精益求精，板材选用25mm厚蜂窝不锈钢板（1.5mm不锈钢＋22mm蜂窝芯＋2mm镀锌背板），蜂窝不锈钢板自散材表面处理、工厂深加工至最终出库，需10~15天的时间，保证质量，力求完美。

为保证密拼效果，在折边插挂、飞边硬拼、焊接密拼、挂接等方案中反复试验对比，最终选用蜂窝铝芯专用背栓，在蜂窝芯内提前种钉打孔，保证安装工艺的可行性与便易性，并辅以背侧拼接处点焊方式固定，保证密拼效果。

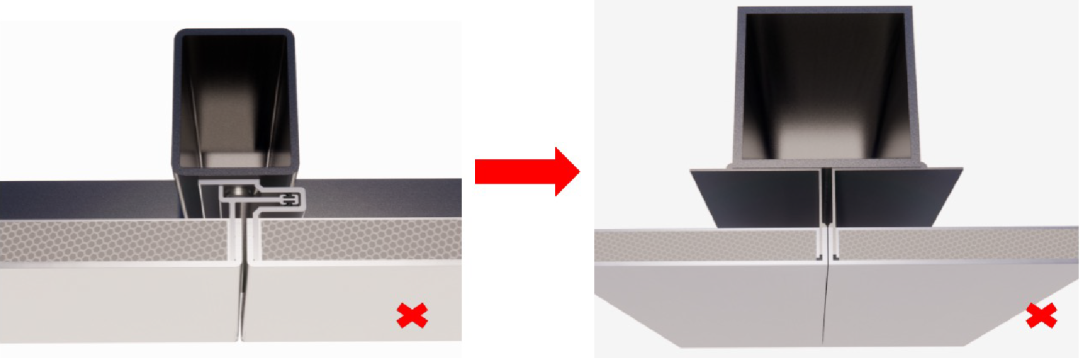

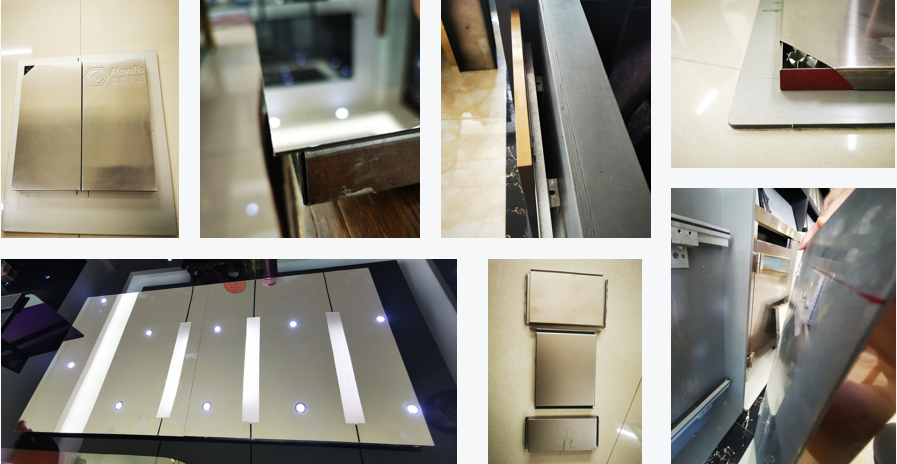

▲  密拼工艺研究

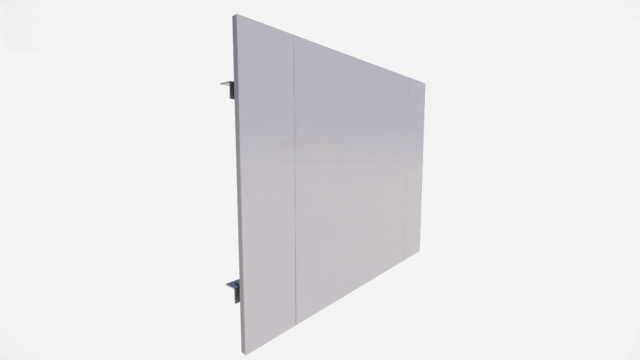

▲  最终密拼系统

为保证近人尺度观感效果，锁死苹果砂金属科技感，立面不锈钢表面处理使用喷砂工艺进行立面不锈钢表面处理，主要是通过将空气进行压缩得到的动力，将喷料（如石榴砂、金刚砂、锆珠砂等）以高速喷射到需要处理的工件表面，使得工件的外表面发生形状的变化。特点：提高粘接件的粘度、优化机加工的表面毛刺、去污以及对表面哑光的处理都有很大作用。这种工艺比手工打磨的效果要好很多，经过喷砂处理的表面结果均匀，可以打造出产品的低调、耐用的特征，而且生产加工的效率高。同时亦进行无指纹封油处理，避免业主在日常使用时被划伤。

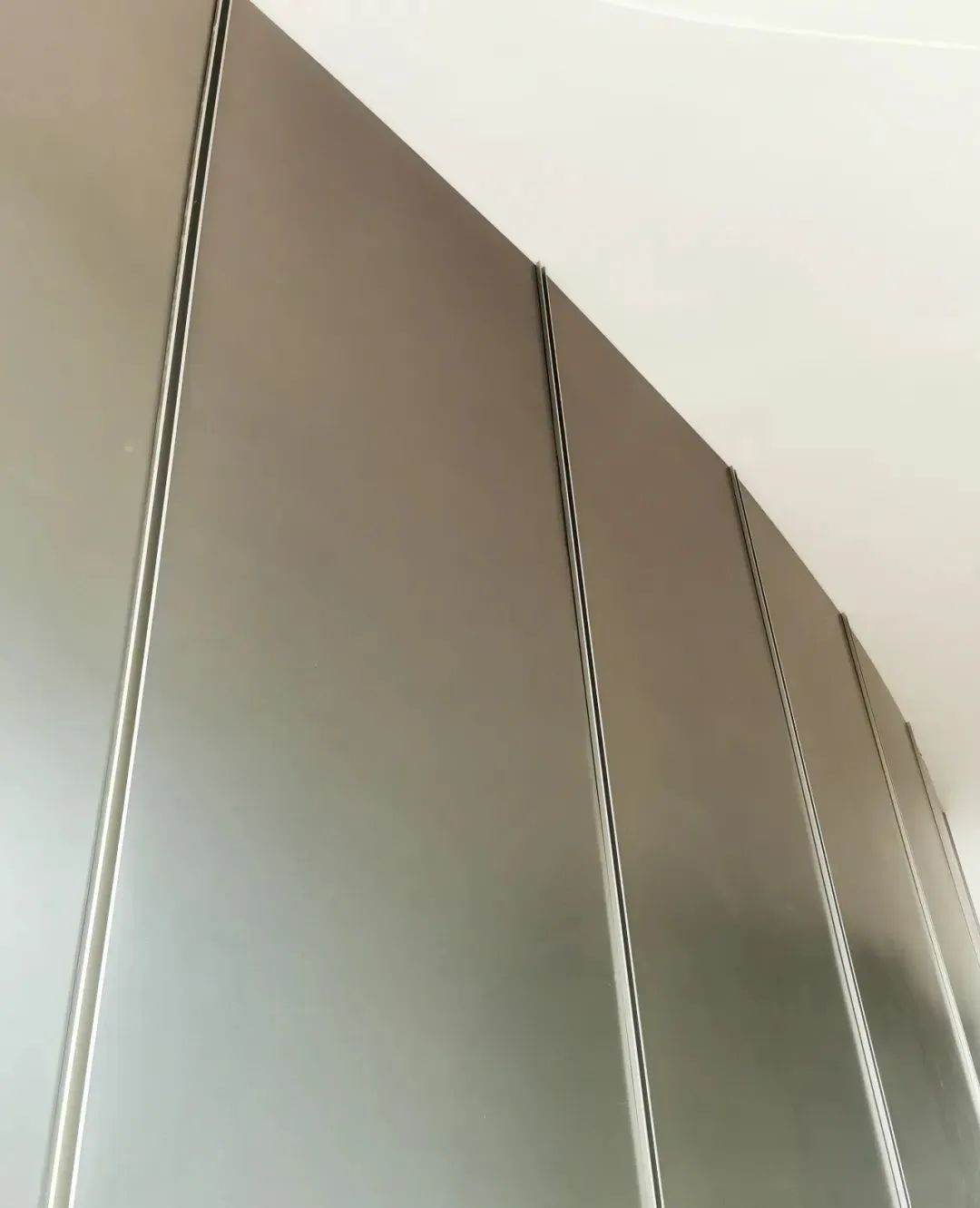

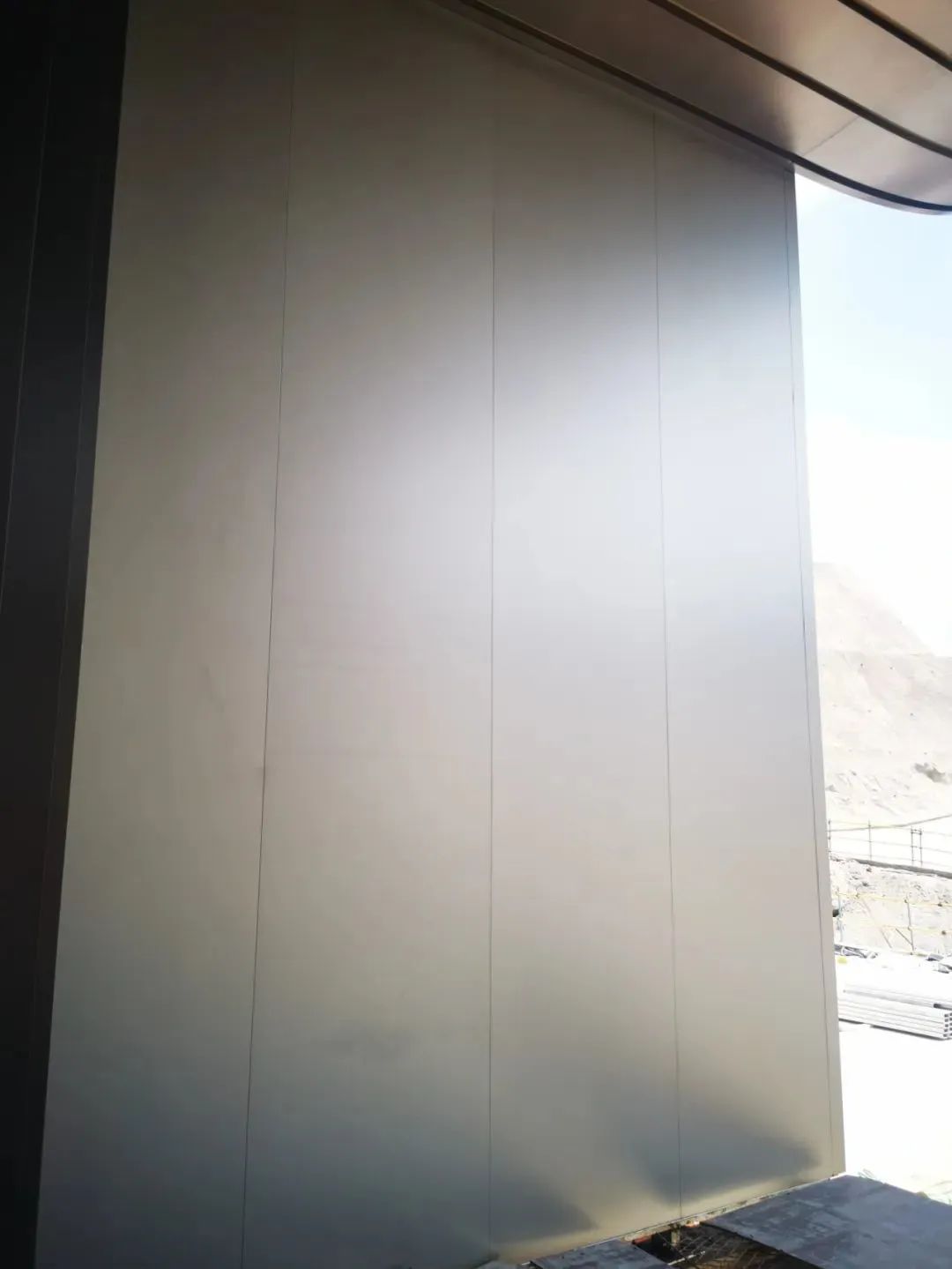

▲  苹果砂蜂窝板实体图

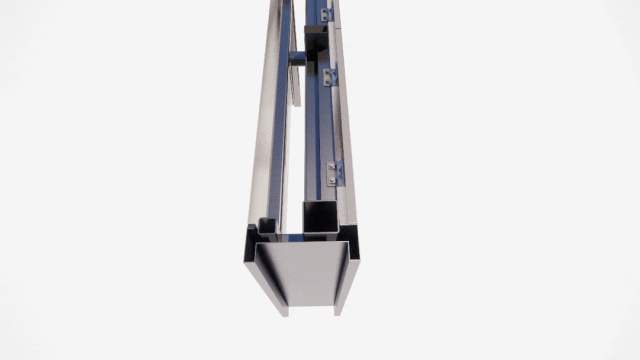

6.7m＋6.2m通高不锈钢线条左右分布（国内最大刨槽机可生产8m），线条的设计仍维持万华对于完整性强迫症似的的追求，放弃原3段式的方案采用整体线条，每块不锈钢需折边8次。因板幅过大，加工过程中需将两台设备合并后才能进行剖槽，极大的增加了加工成本、生产周期以及运输、安装难度。

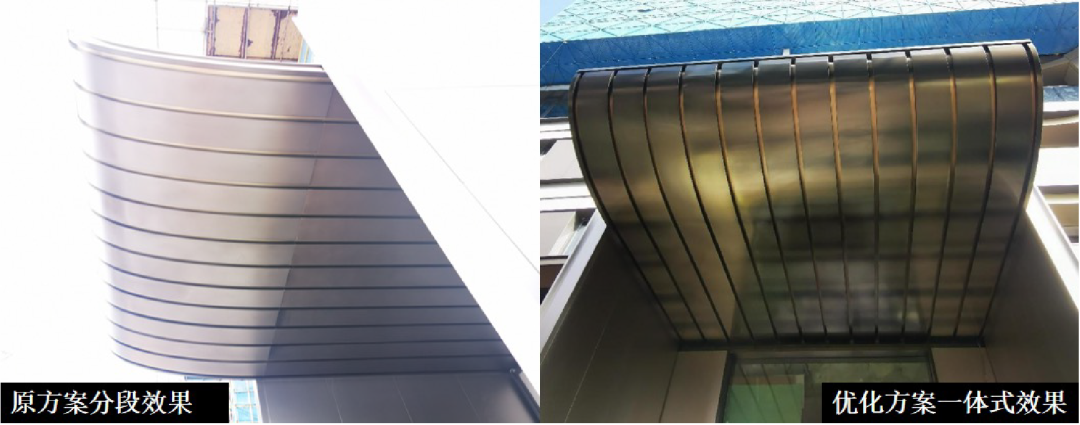

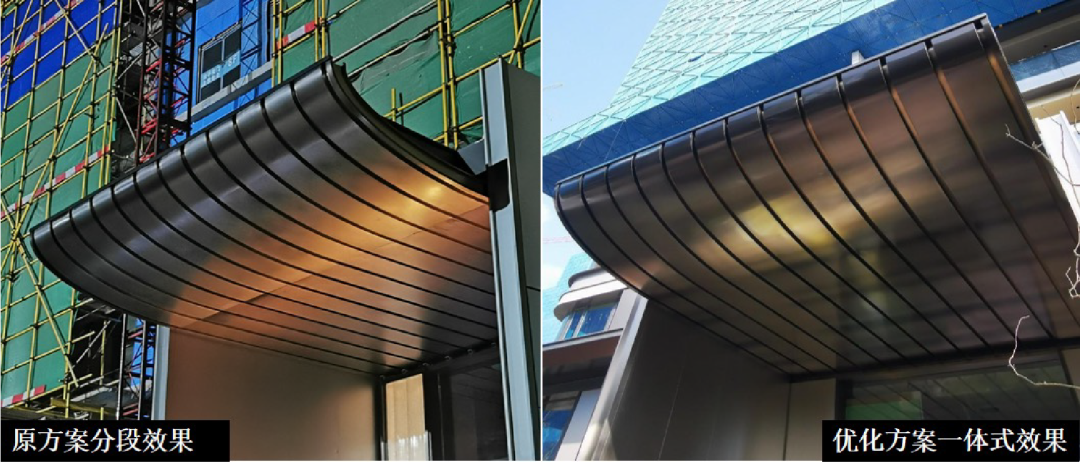

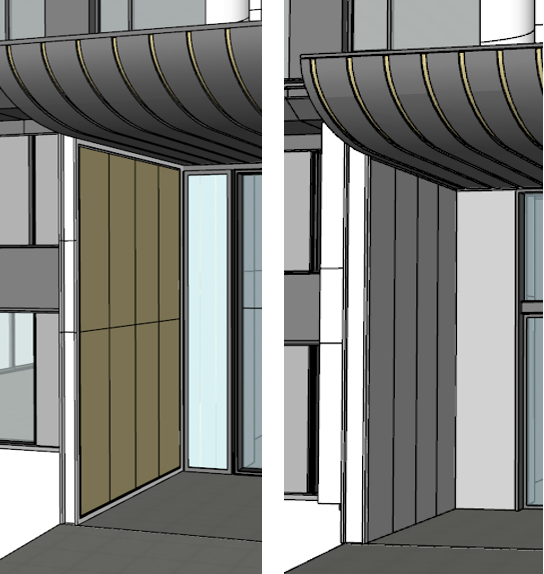

▲  分段方案改为整体式

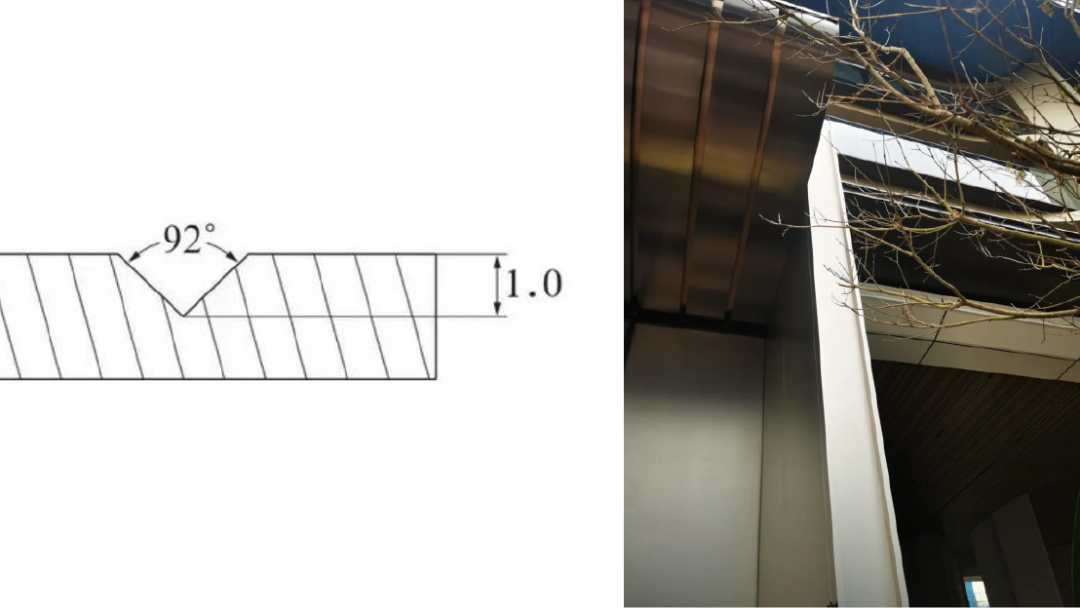

为实现阳角处坚挺效果，在不锈钢背侧提前刨槽仅留0.3mm（刨槽最少预留极限），并将开槽角度增大1-2°，这样就能很好的避免折弯回弹造成的角度误差，实现方正、挺拔的效果。

▲  左右滑动查看通高不锈钢线条安装工艺

▲  入口门厅安装过程

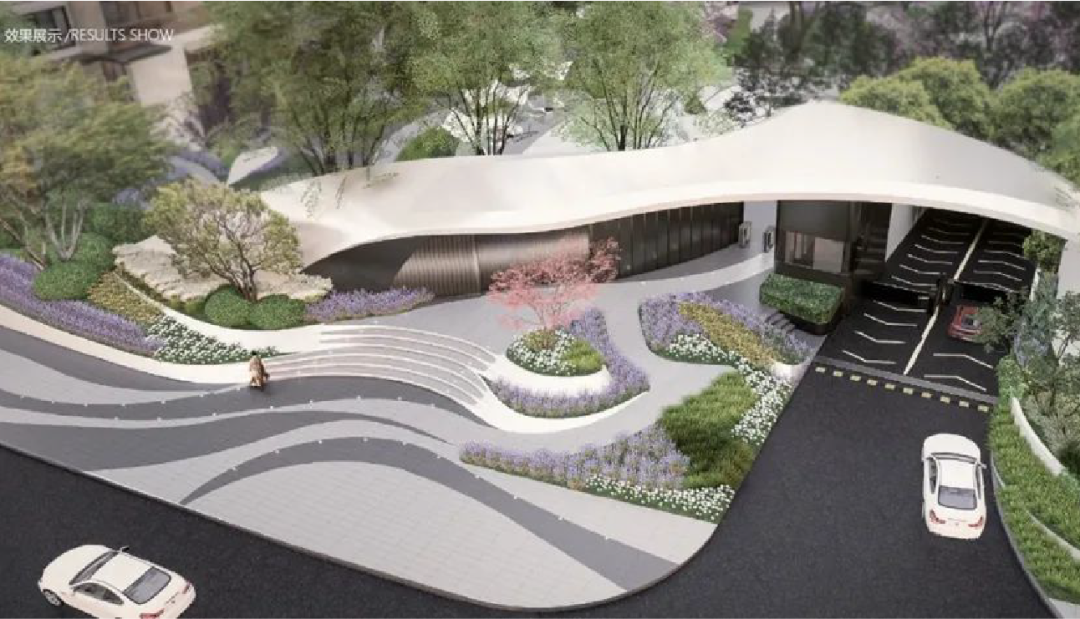

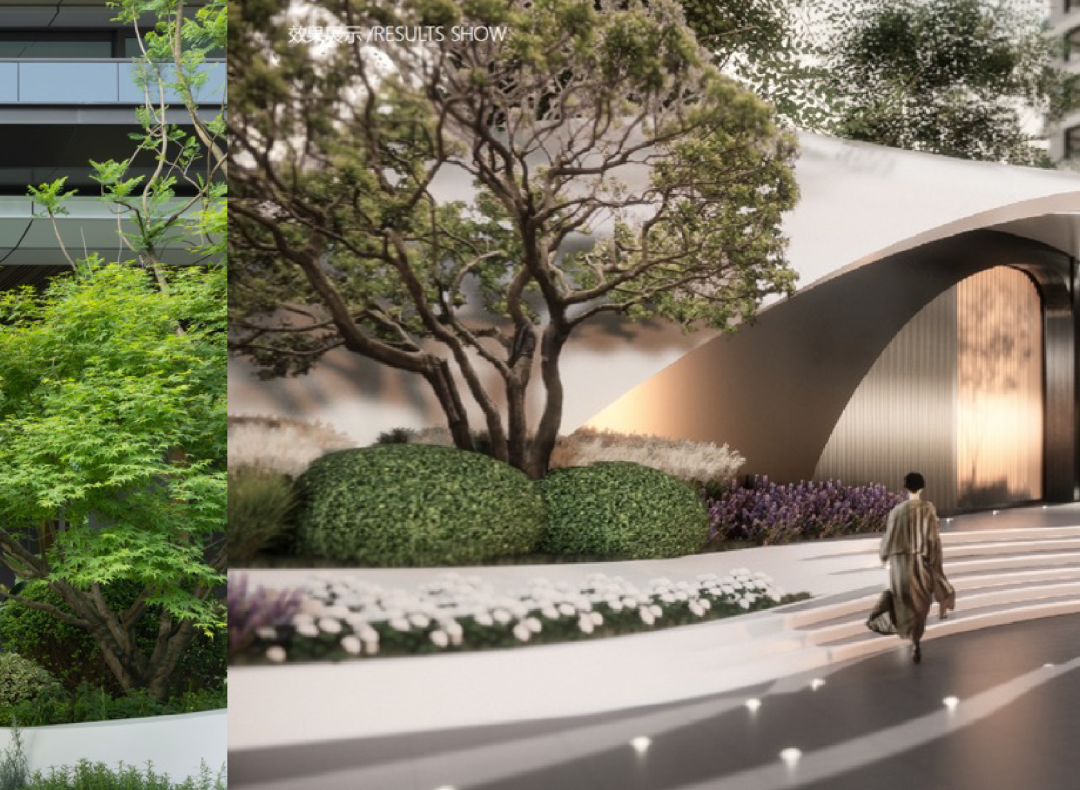

门房设计以西风做为灵感来源。清风无痕，如何表现风呢？为了将抽象的风具象化，风吹过后的物体形态为设计提供了思路。设计从卷曲的纸张、飘扬的窗帘中提取出曲线，作为大门的视觉设计语言，破除了传统门厅四方、尖锐、厚重的设计语言，以动写静，以柔表刚，具有自由的气息。

为表达灵动轻薄的感觉，万华放弃传统钢板，选用3mm厚不锈钢作为面层材料，并将整体通过建模、预制、焊接、刮灰、喷涂等多道工序将不锈钢拼装成一个整体，鸟瞰视角是大地女神的头巾，正面视角则是一块从土地中温柔生长出的妙曼飘带，将重峦叠嶂的重庆抽象化呈现。

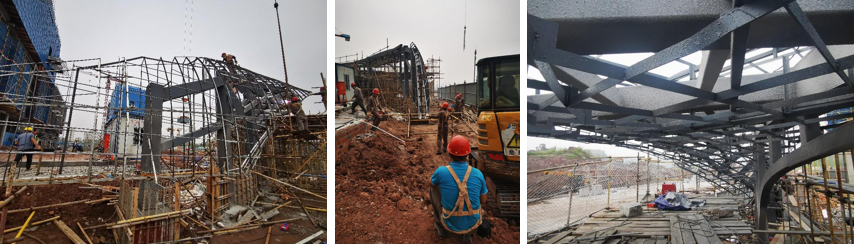

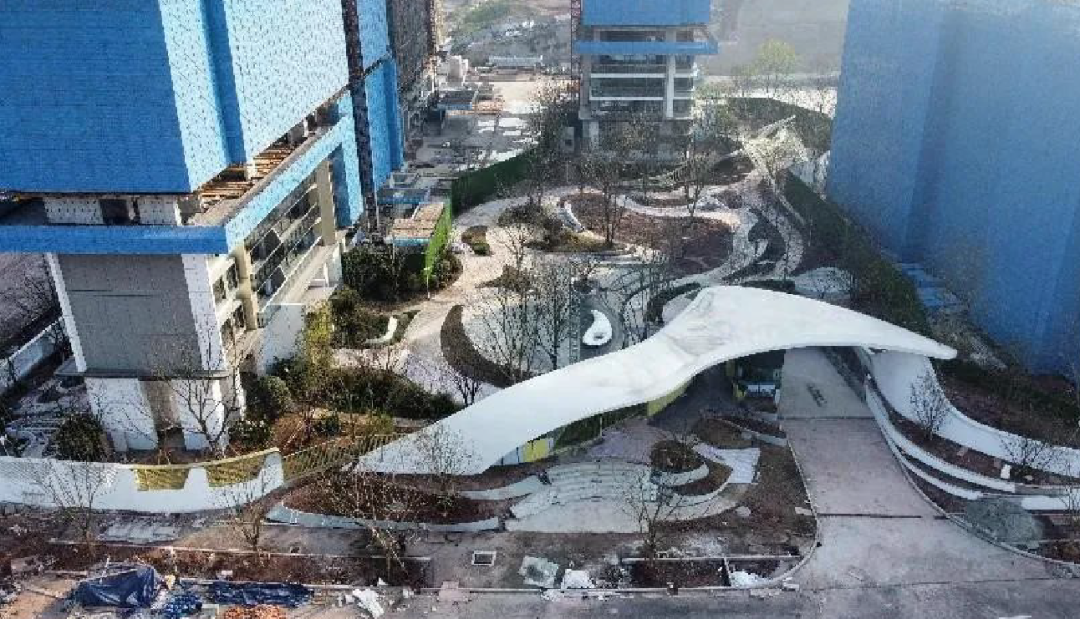

▲  左右滑动查看更多项目图片

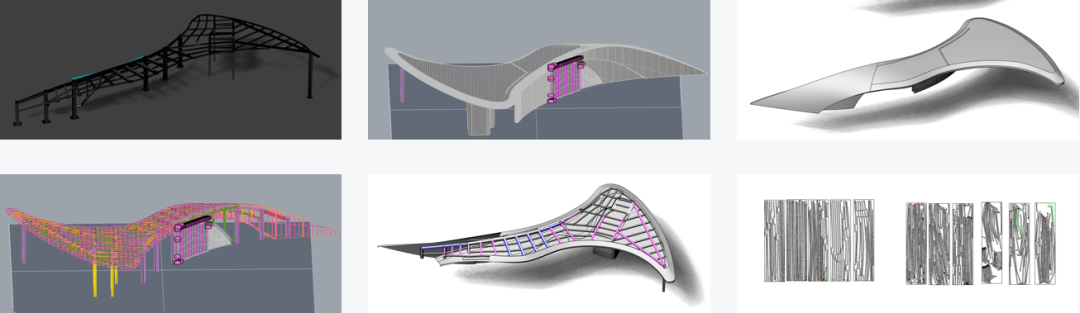

为了最大限度的还原效果，施工前利用犀牛、ZB、玛雅、3Dmax、su、solidworks等3D软件建模，进行模型复核、精修、碰撞检查。主体钢结构节点编号，根据参数化放样出坐标表，再根据坐标表进行钢结构构件制作，同时合理调整模型，对超出范围的误差进行纠偏，并进行1:200模型打印提前模拟效果。

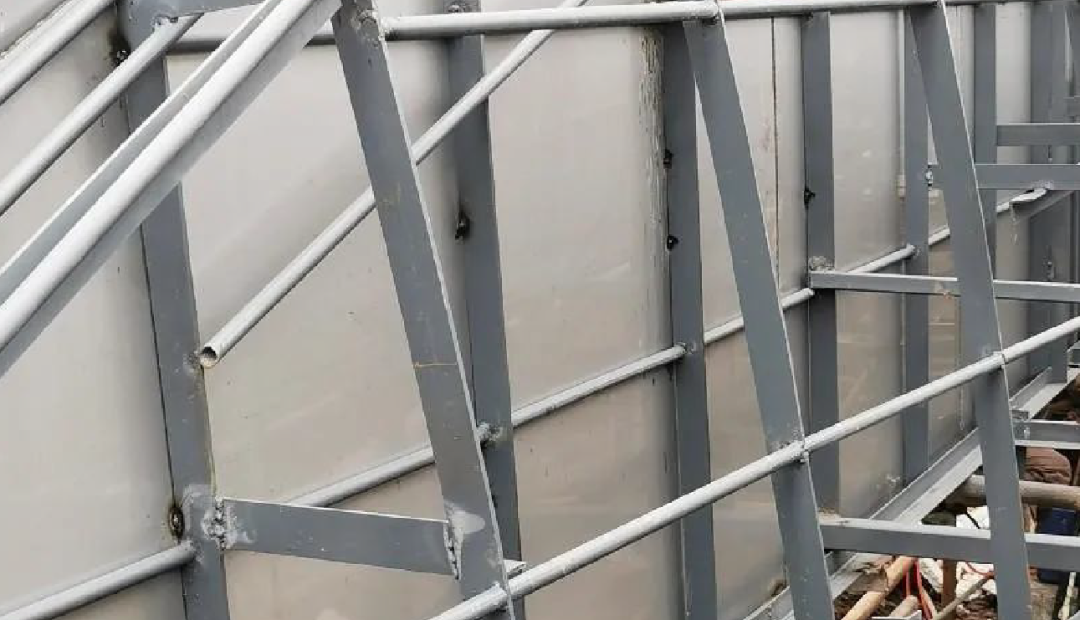

由于门房面板面积超大且为双曲面造型（长约45m，宽约20m），若制作钢管骨架，钢管造型制作还原度低且进度慢，材料浪费很大。故采用3D排版，将钢板切割为副钢架，对应卡扣进行焊接，形成整体钢架网片避免形变。虽然材料也有一定的浪费，但还原度较高。

钢架制作重难点在整体成型的安装中，对钢架焊接安装的平整性要求高，钢架安装的准确度直接影响面板安装精度及平顺程度，所以副钢架在排料切割时提前切割好了各个部位卡扣，并对所有副钢构件进行打标编号。

▲  3D建模

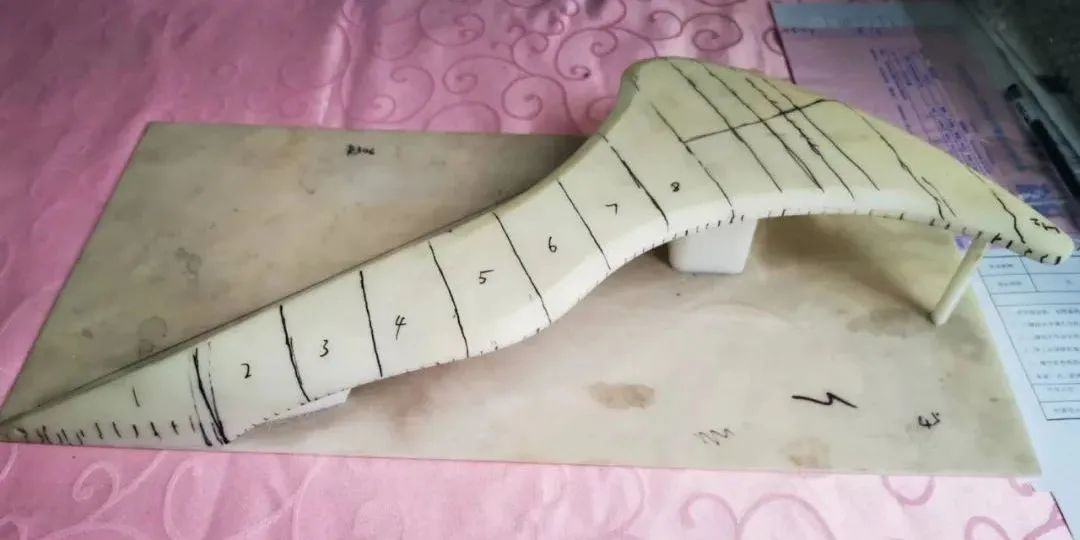

▲  模型打印

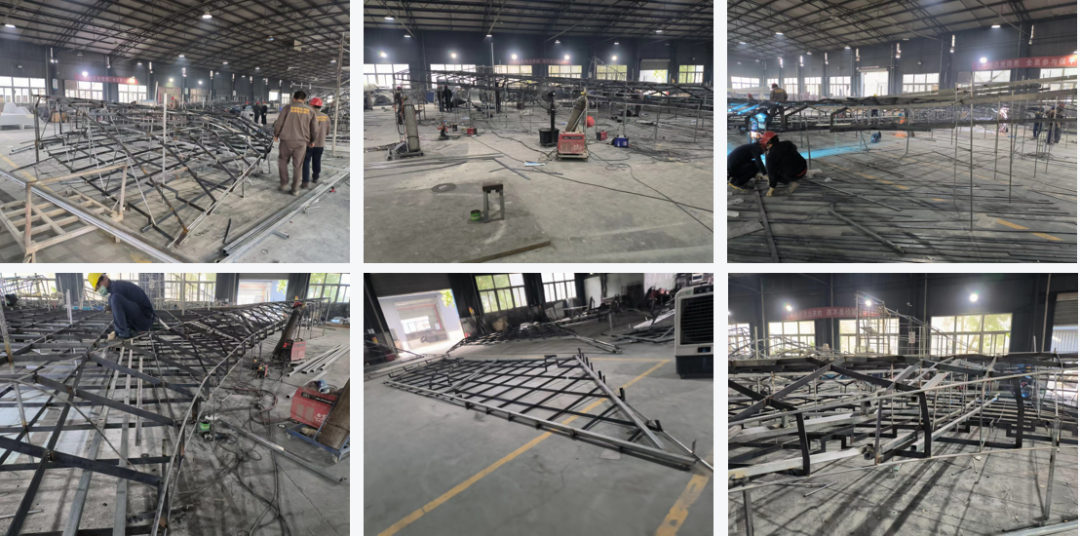

▲  附钢工厂预拼装

▲  附钢现场拼装

▲  附钢卡扣连接

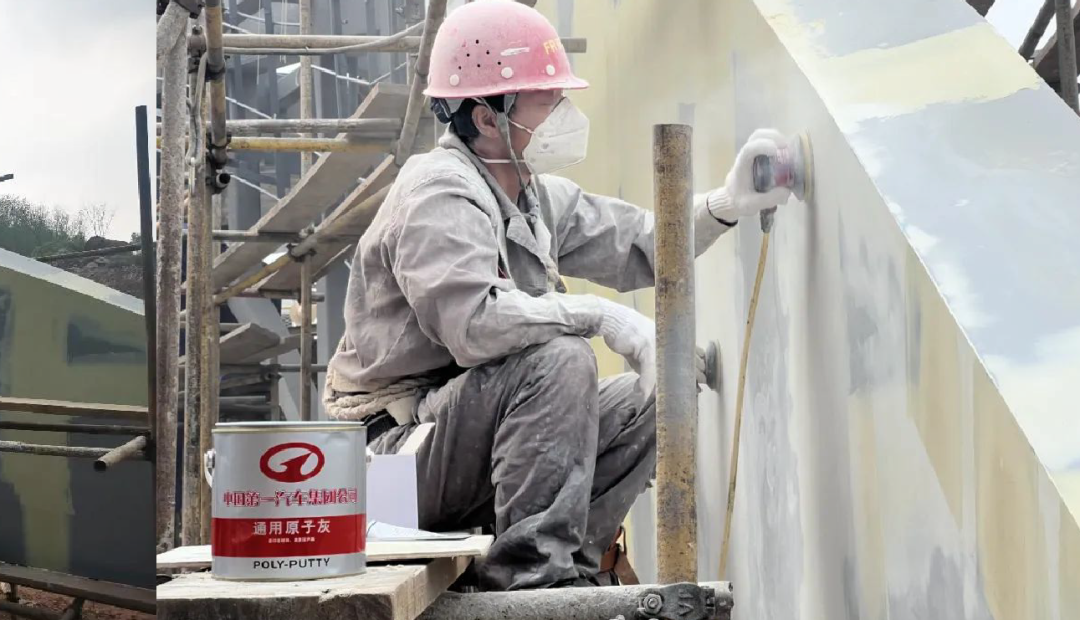

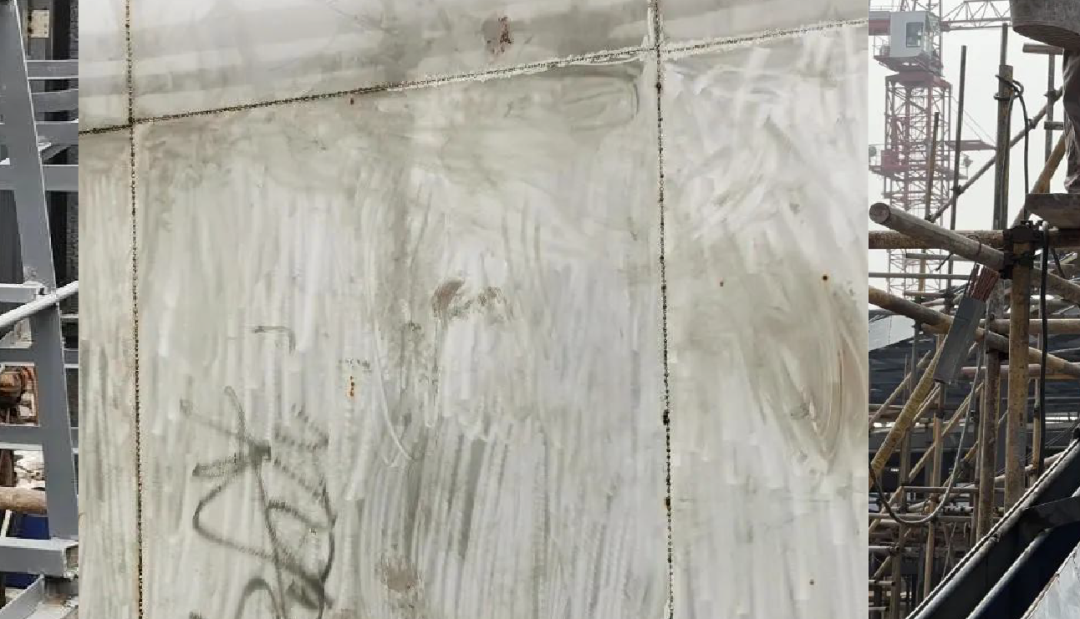

面板安装要求整体平顺、无褶皱、无缺失、无突兀形变，不锈钢安装需随时复核控制节点，控制累积偏移量。施工前提前对板面进行大区块分区，每个大区块又由各个锻造面板组成，板面接缝处先点焊固定，完成大区块的整体面板初安装后，再检查板面接缝，多角度检查区块板面效果，无缺失、无突兀形变，还原设计要求合格后方可对板面加固。板与板的密焊需注意板面的热形变，随焊随调，完成焊接后进行拼缝打磨，刮灰，修补瑕疵。

▲  左右滑动查看更多现场画面

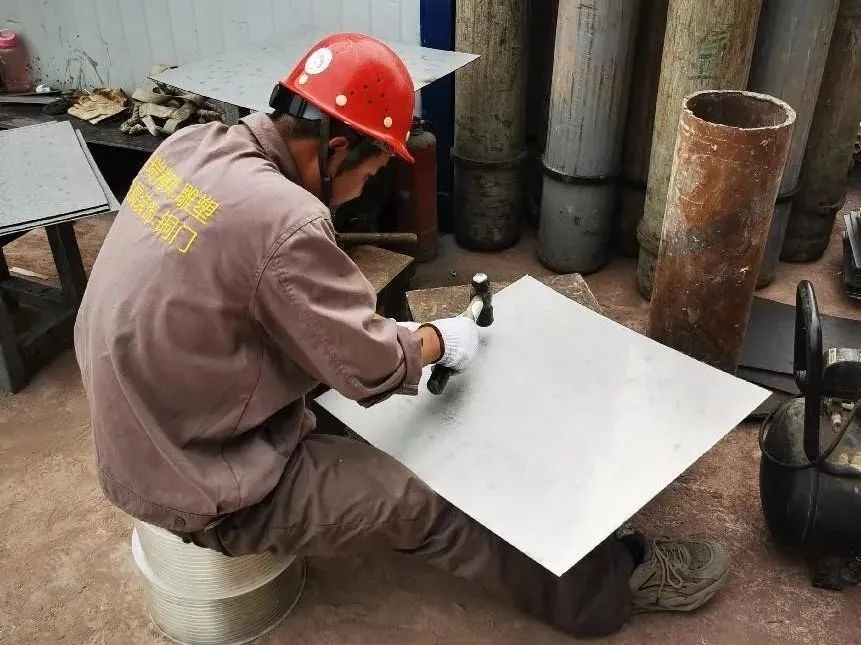

追求极致工艺，局部双曲面采用锻造做法，人工敲打弧度，阳角反复打磨，直至顺滑度满足视觉效果。

▲  异形板敲打锻造

▲  顺滑度检查

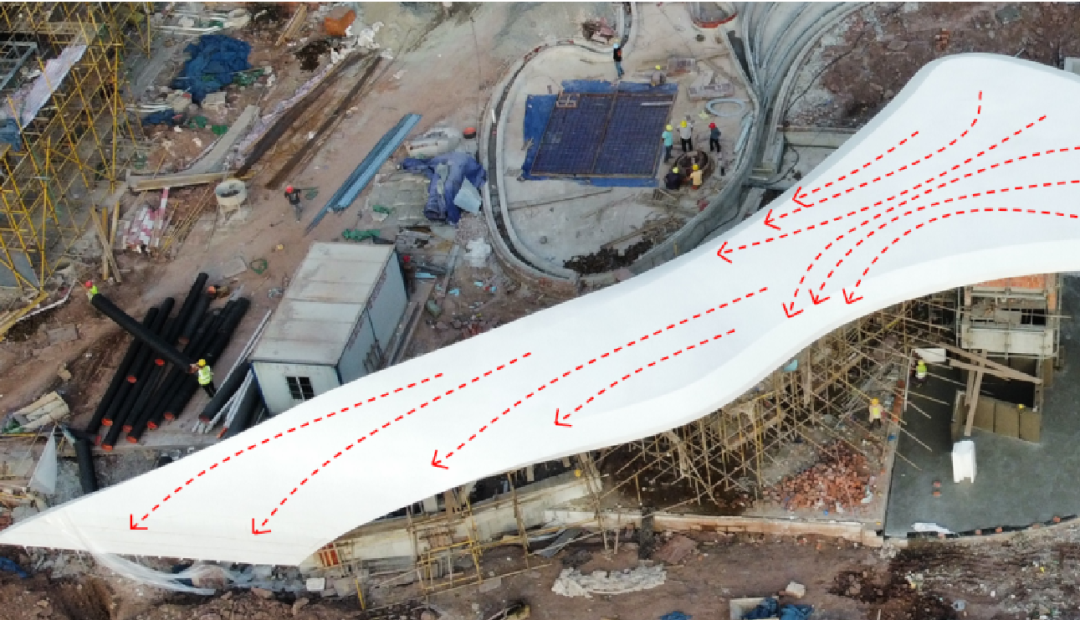

模型推敲水流动线，现场淋水试验，保证水流散排方向不影响归家动线，并在檐口下侧增加不锈钢滴水线设计，保证排水顺畅。

▲  左右滑动查看门房水流动线模拟

表面采用银白色氟碳漆热喷涂工艺，大面积油漆喷涂最难的就是控制色差。首先在油漆的选型上反复折腾，进行了多轮打样，底漆＋中漆＋面漆，深入研究油漆工艺，保证油漆具备哑光效果同时兼顾金属质感。其次在色差控制上下功夫，对影响色差各项因素如：底材的平整度、油漆的稀释度、喷涂的方向、油漆的批次、措施的选择、批次的不同、喷涂的时长等等，着重将以上色差产生因素作为控制要点，严格按照油漆工艺规程进行表面涂装，严格控制产品质量。

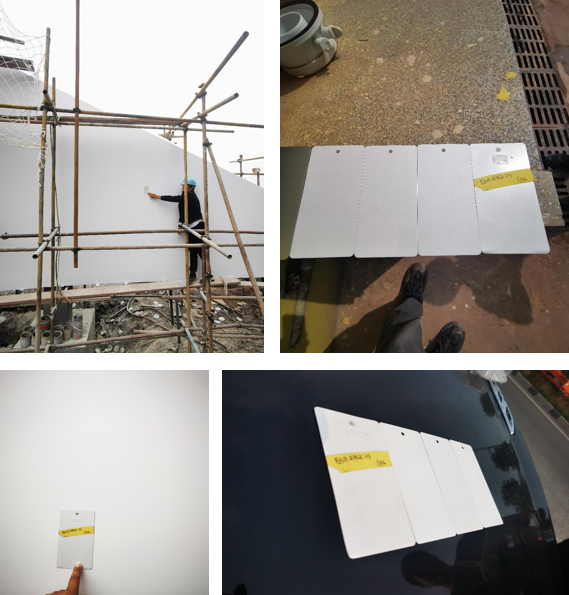

▲  油漆打样选型

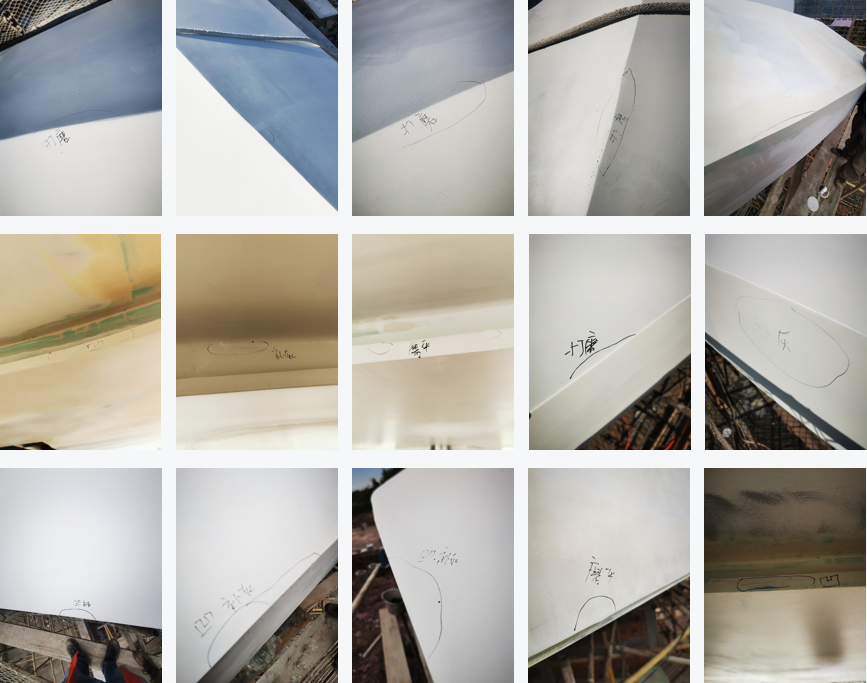

▲  明暗效果平整度检查

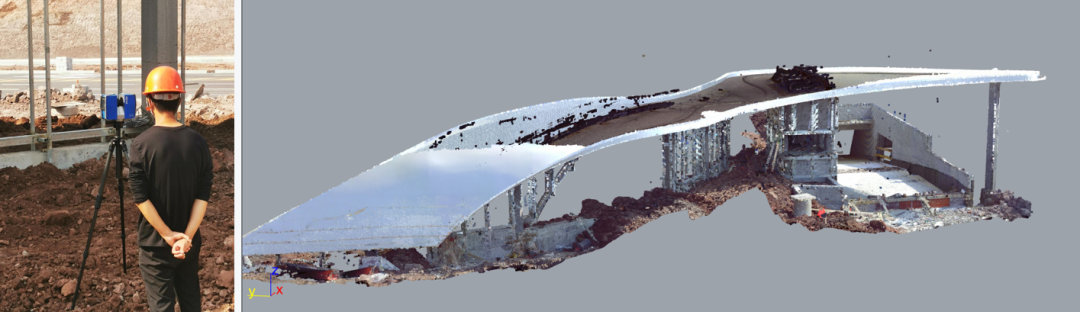

立面铝板板幅最高达5m且为弧形、异型，为保证平整度，均采用蜂窝铝板。蜂窝铝板和顶面不锈钢密拼同时，弧度还需和主体弧度保持一致，这要求线条不光是有平面上的变化，还有立面上的变化，这也给材料的下单及加工增加了难度。在主体不锈钢完成以后，现场全站仪打点绘图，并进行3D扫描建模对比，保证材料下单及安装准确性。

▲  全站仪打点

▲  3D扫描建模

▲  密拼效果展示

精工细作以构筑理想生活

当城市更迭，人居理念也在不断升级。正如当下，居住空间与居住品质的关系正在被重新定义，热爱生活的人期待着更加理想的居住环境，安放对于生活的诉求与理想。目前麓悦江城·悦集实体样板区已正式开放，期待大家到来。
