重庆房地产职业学院图书馆
-
项目地址
重庆市
-
建设单位
重庆房地产职业学院图书馆
-
建筑设计
PHA 湃昂国际建筑设计
-
建筑面积
33600㎡
重庆房地产职业学院图书馆

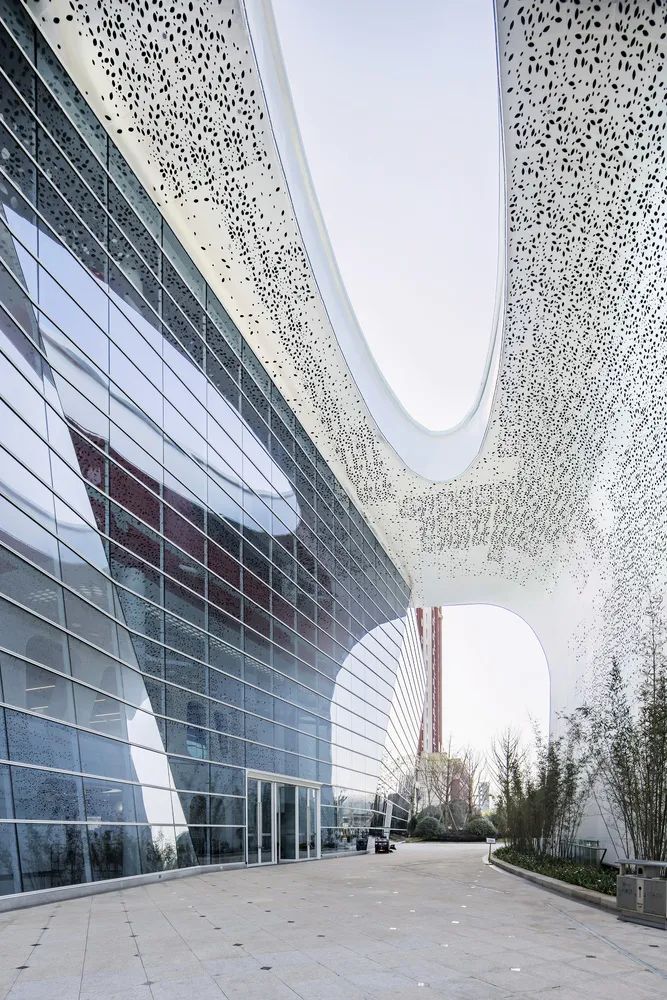

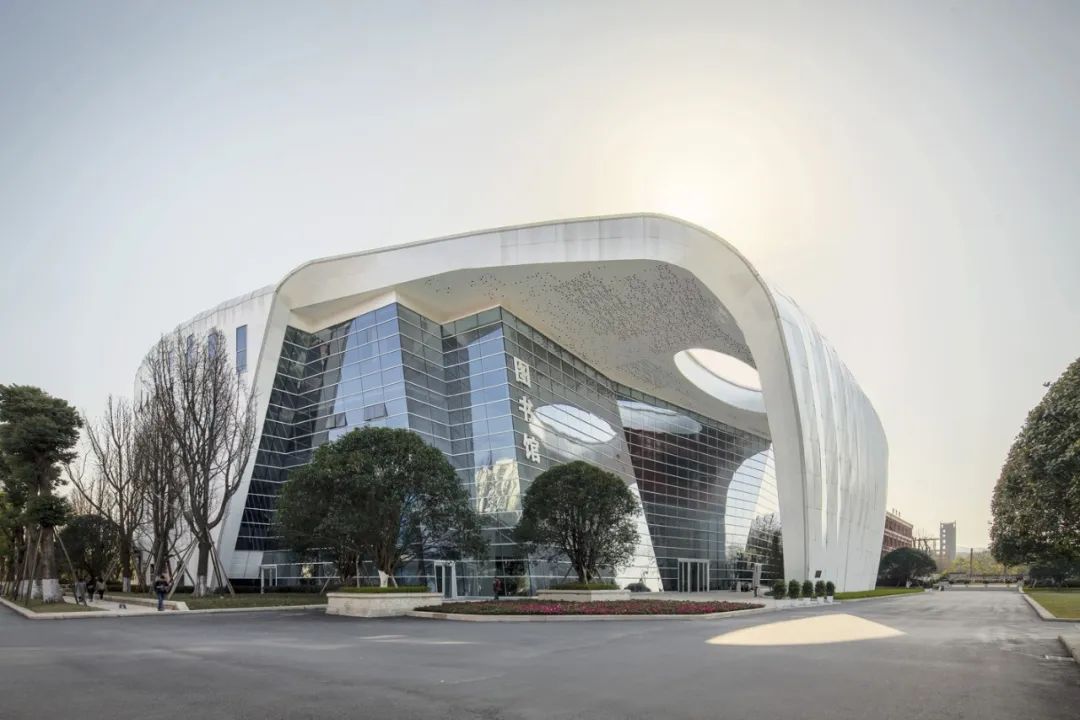

▲ 图书馆主入口日景
图书馆位于重庆大学城重庆房地产职业学院校园内南北中轴线上，是完善校园构架的重要一环。图书馆的建筑体量，以及在校园中的核心位置，决定了它是校园中的最重要地标。

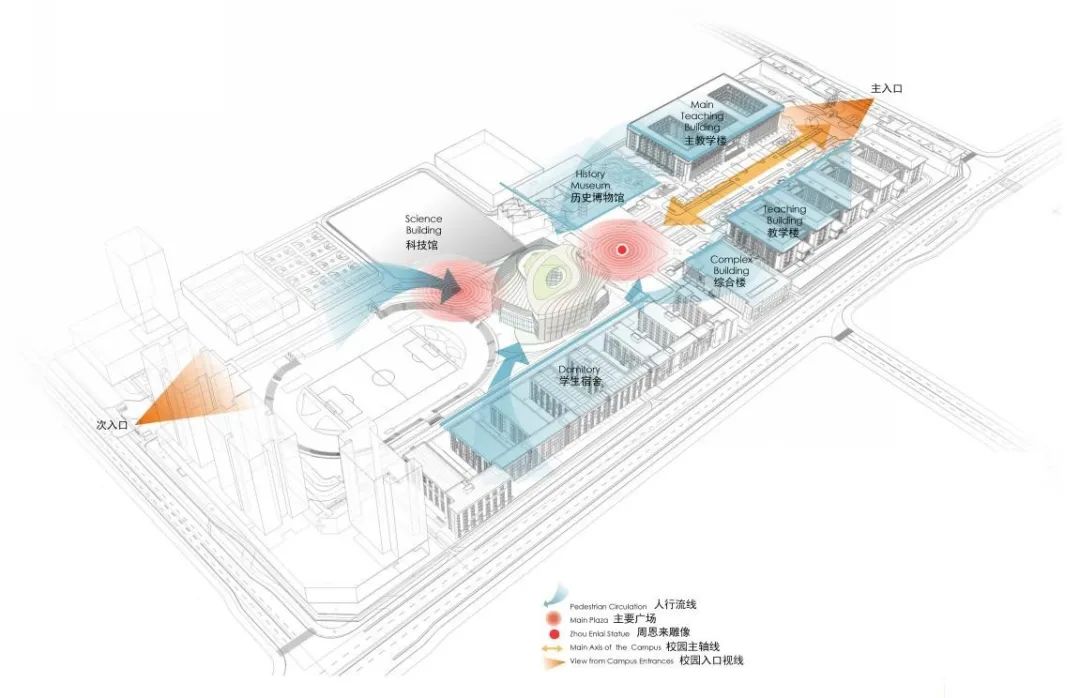

▲ 图书馆在校园的位置
总平面设计注重强调建筑与校园环境的友好性，充分考虑建筑的整体形象，将建筑与校园路网自然衔接，创造符合图书馆建筑应具备的文化功能属性：
1、建筑北侧作为校园轴线上周恩来雕像的背景，运用中国古典建筑“影壁”的概念形成进入图书馆的“过渡空间”；
2、南侧面向运动场充分考虑建筑的展示性；
3、东侧靠近宿舍区，考虑形象及噪音的干扰；
4、西侧面对科技馆创造通透的视线对景。

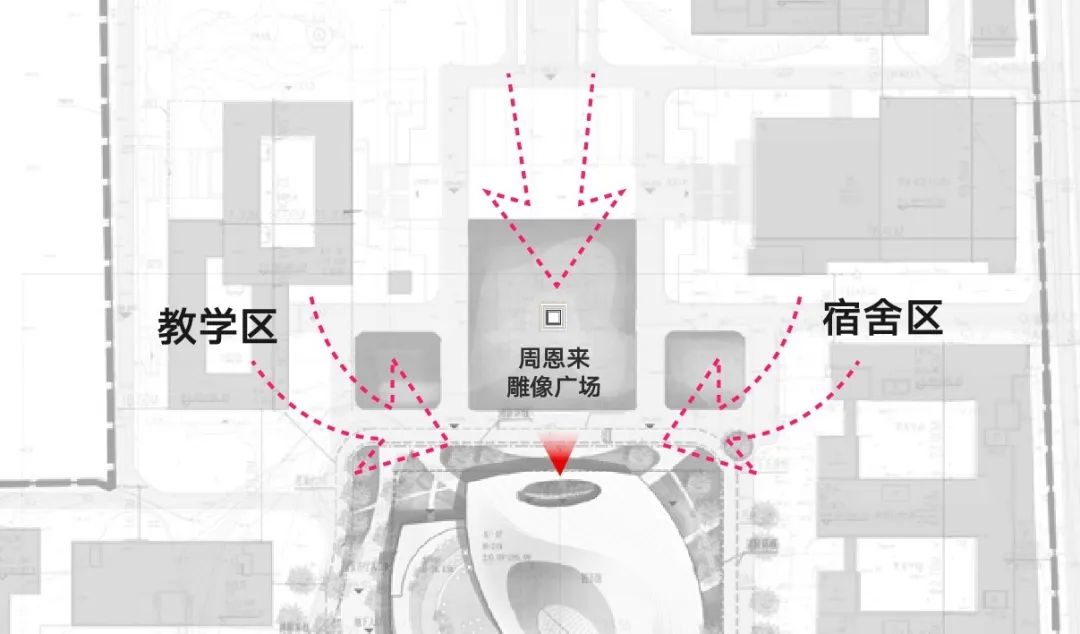

▲ 主入口分析图

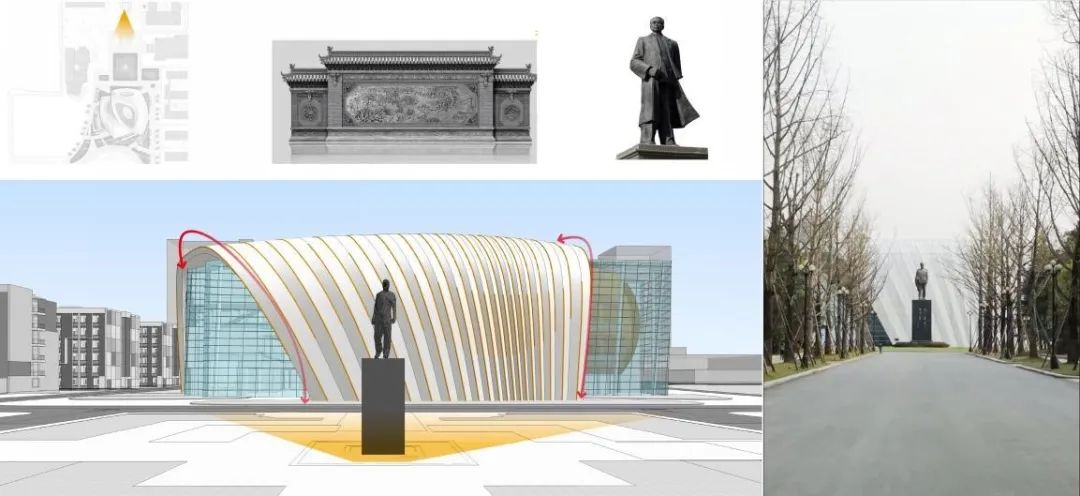

▲ 北侧空间概念分析图

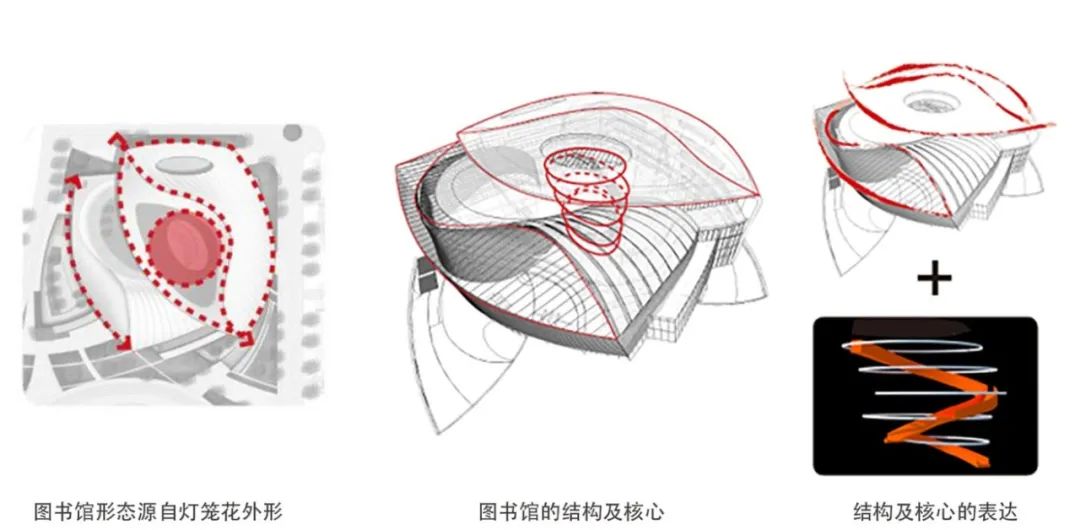

图书馆形态源自灯笼花优雅的外形，北侧和东侧以实体墙面为主，宛若花朵枝叶包裹；西侧和南侧是如灯笼花瓣晶莹剔透的玻璃幕墙。几条流动的曲面勾勒出花朵的动感形态，与其周围教学楼、宿舍楼相映成趣，成为整个校园的地标和视觉焦点。
图书馆北面主入口是建筑的亮点位置，通过玻璃幕墙、穿孔金属板相结合，形成了整个建筑的视觉焦点。
▲ 灯光效果

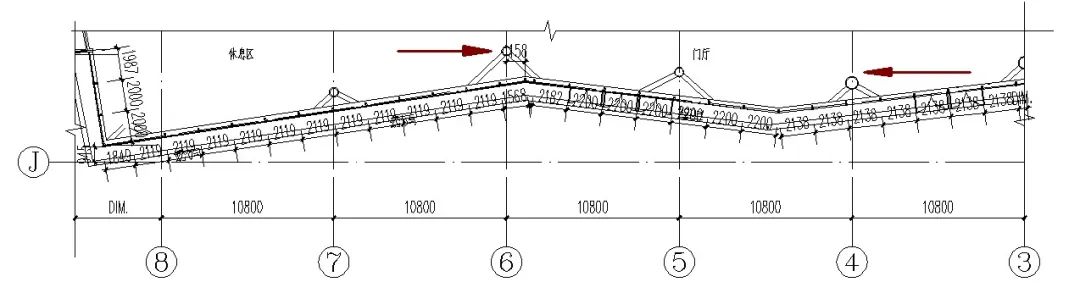

图书馆主入口的灰空间内侧的玻璃幕墙是本项目的主要立面，玻璃幕墙内侧为通高大堂，主体结构梁高度上跨度约18米（3层），平面上为距离表皮约1.2m的钢结构柱，钢结构柱的水平距离为10.8米。建筑师PHA为了在入口大厅范围营造极致通透的效果，这部分不允许设置土建或者钢结构梁。而现场的主体结构：屋顶梁、以及入口部位的地面不允许我们采用拉索幕墙。怎么办？

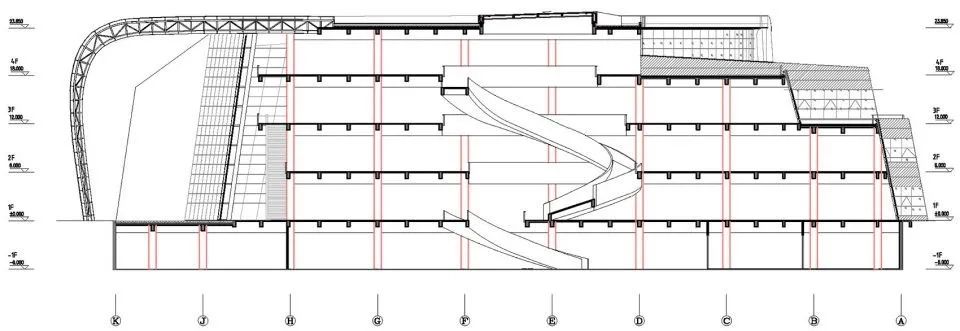

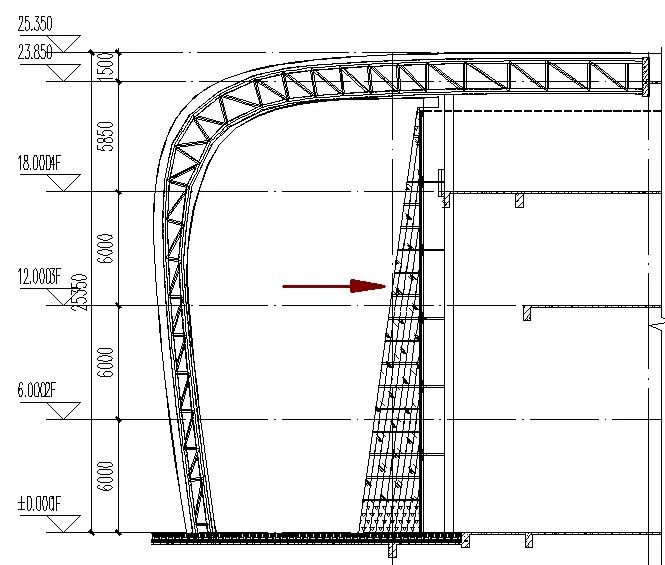

▲ 剖面图

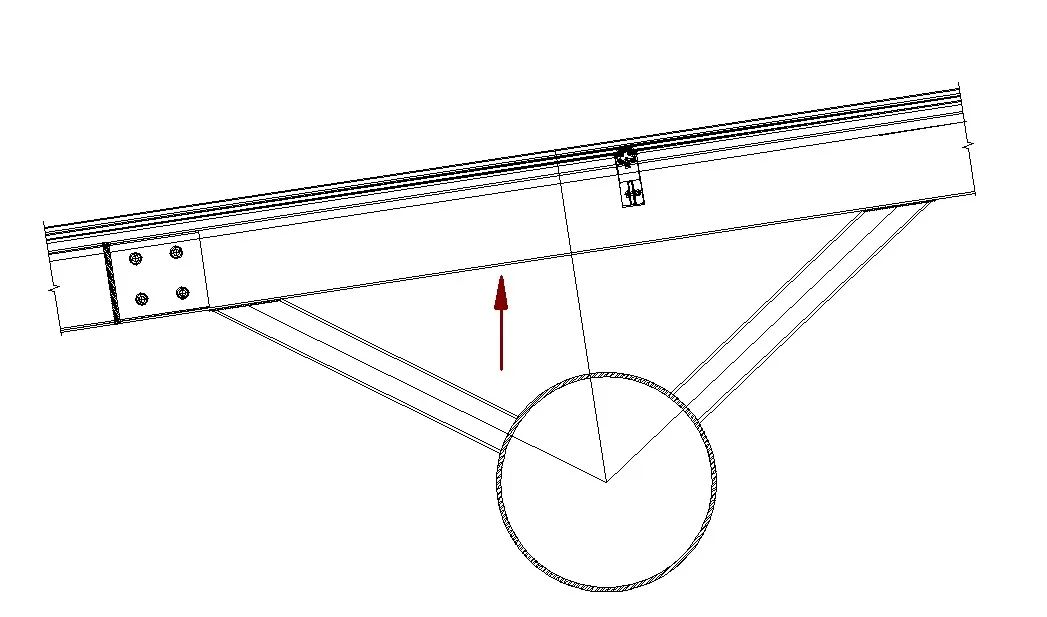

为了实现这个效果，弗思特团队决定充分利用距离表皮约1.2m的钢柱。经过分析，我们决定调整受力方向，从柱子上外伸采用人字形抱手的方式，增加窄断面的钢梁，从而把幕墙的自重荷载进行分段转换,最终传递到主体钢结构柱上。同时这根氟碳喷涂的300*80*6mm的钢管，从正面看宽度仅80mm，基本无限接近传统意义的铝合金龙骨。

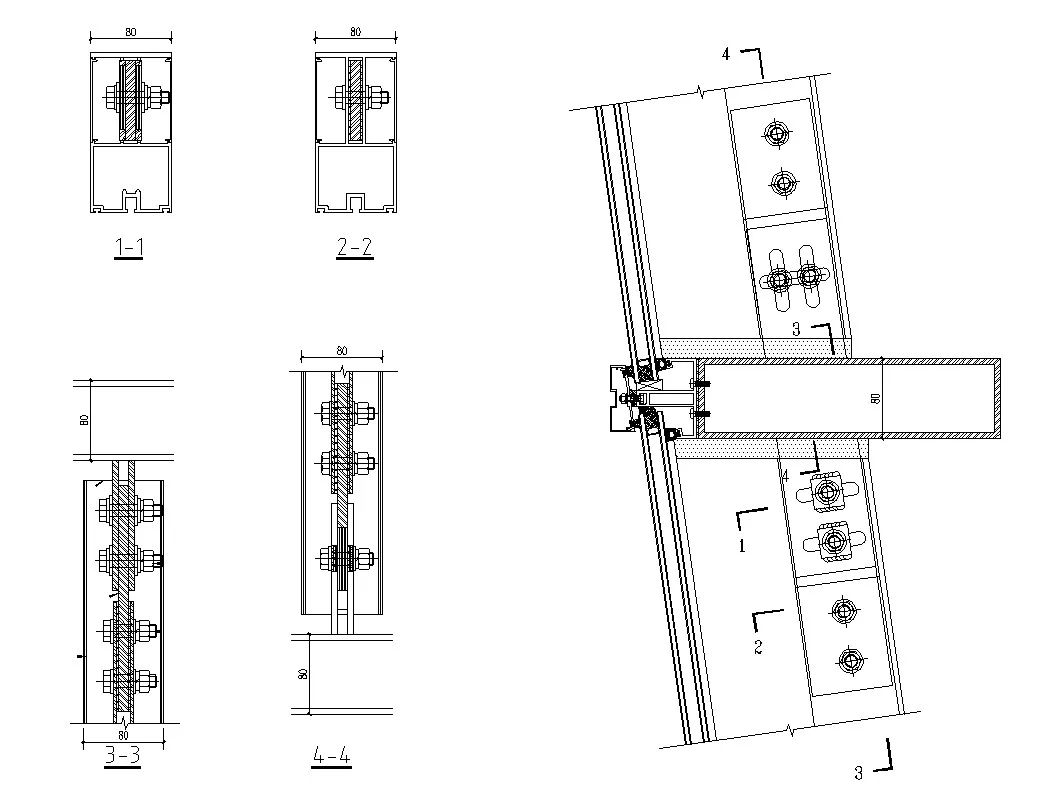

为了弱化影响，从钢柱上外伸的牛腿，采用了梯形变截面龙骨，与横向钢管进行等强焊接。为了确保横梁的结构可靠性，在钢管龙骨接头的部位，采用了L-950mm的芯套，通过螺栓组以及深插接的构造设计来配合解决问题。最终，依靠这沿着高度方向3.6m一共五根横向的钢龙骨，我们一体解决了玻璃幕墙板块的自重和风荷载的问题。

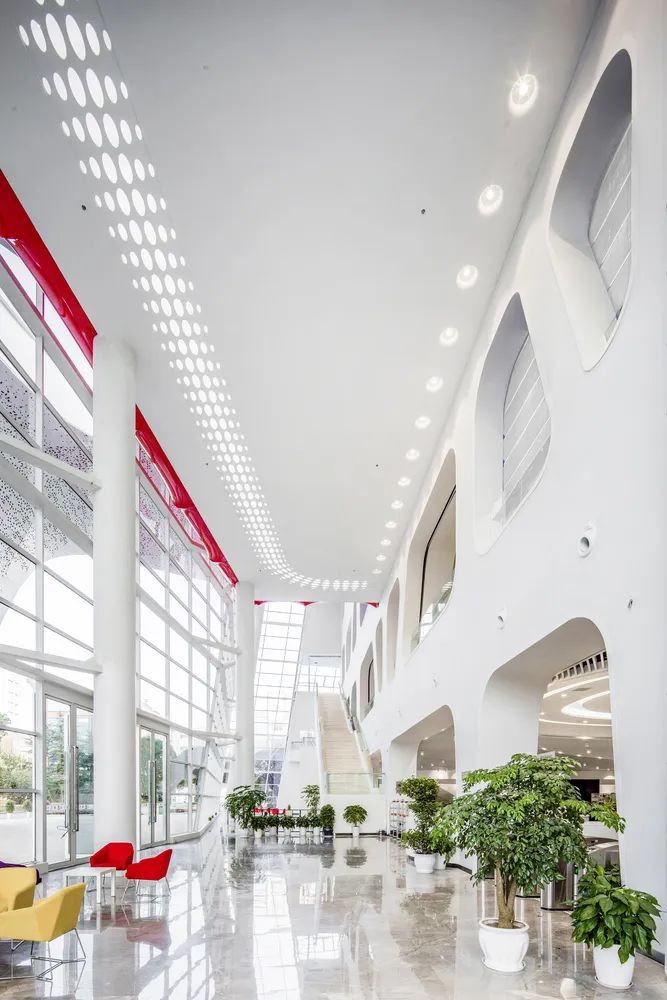

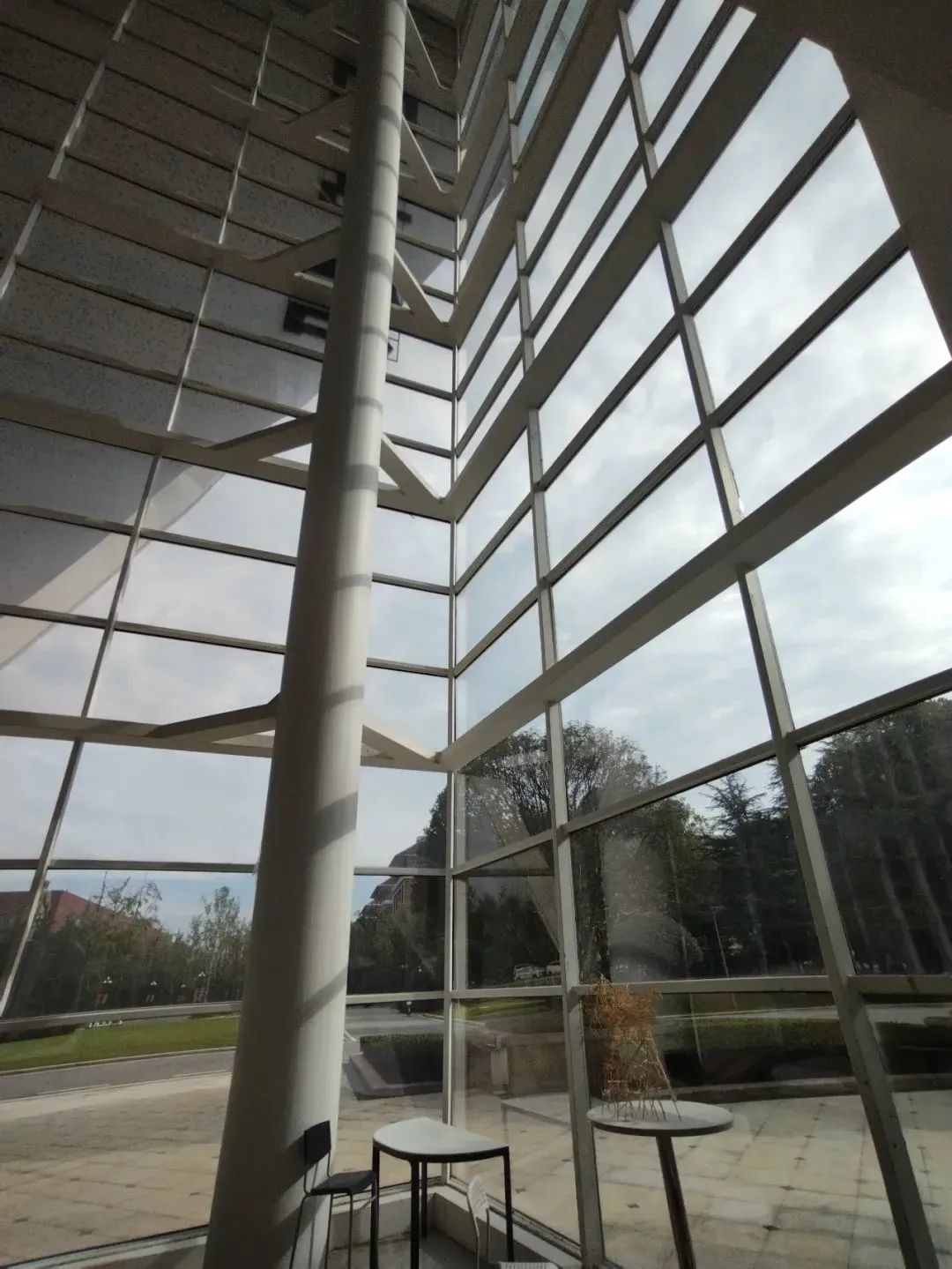

▲ 入口大堂室内实景

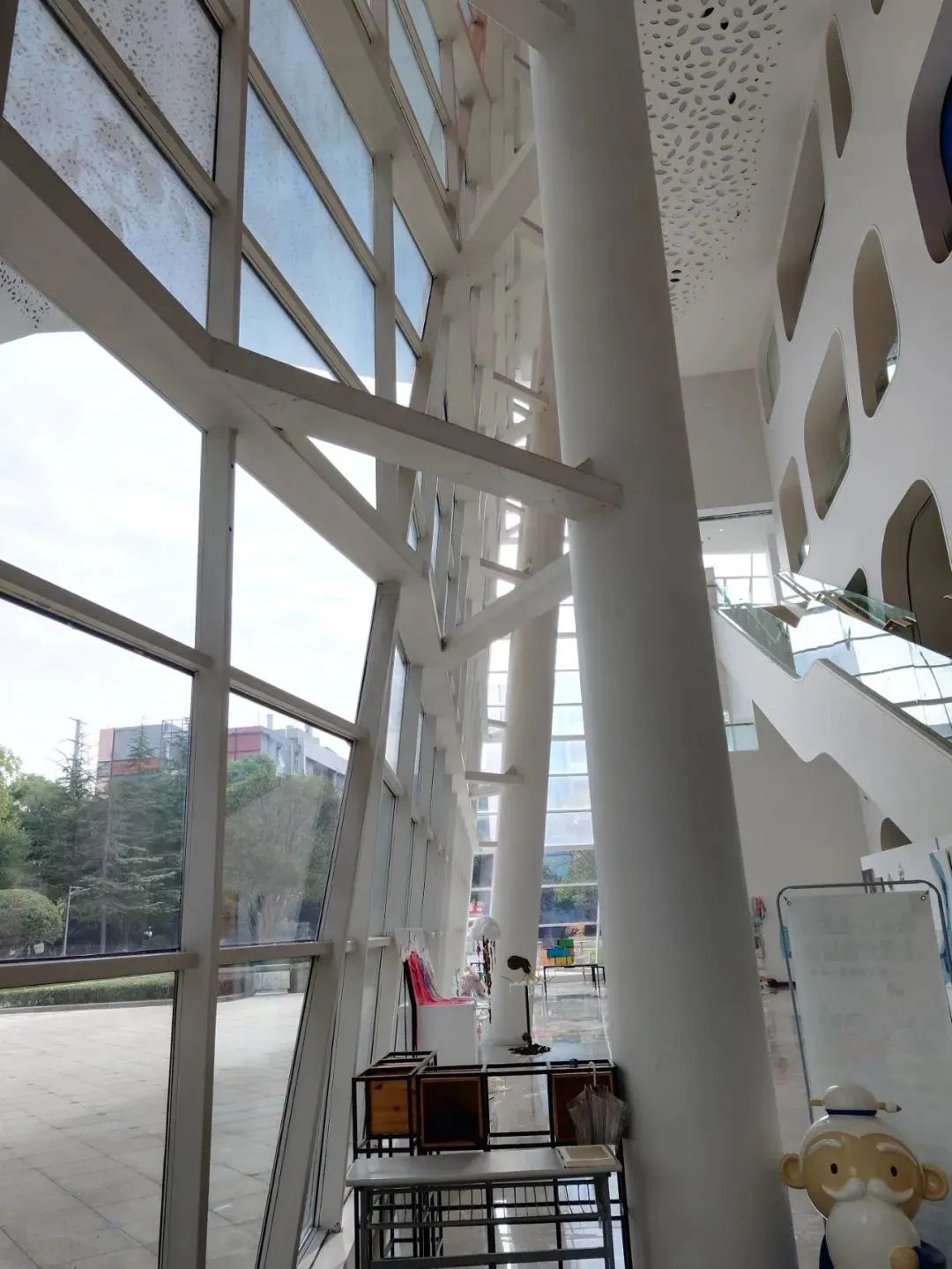

▲ 入口玻璃幕墙钢牛腿
▲ 入口玻璃幕墙钢牛腿

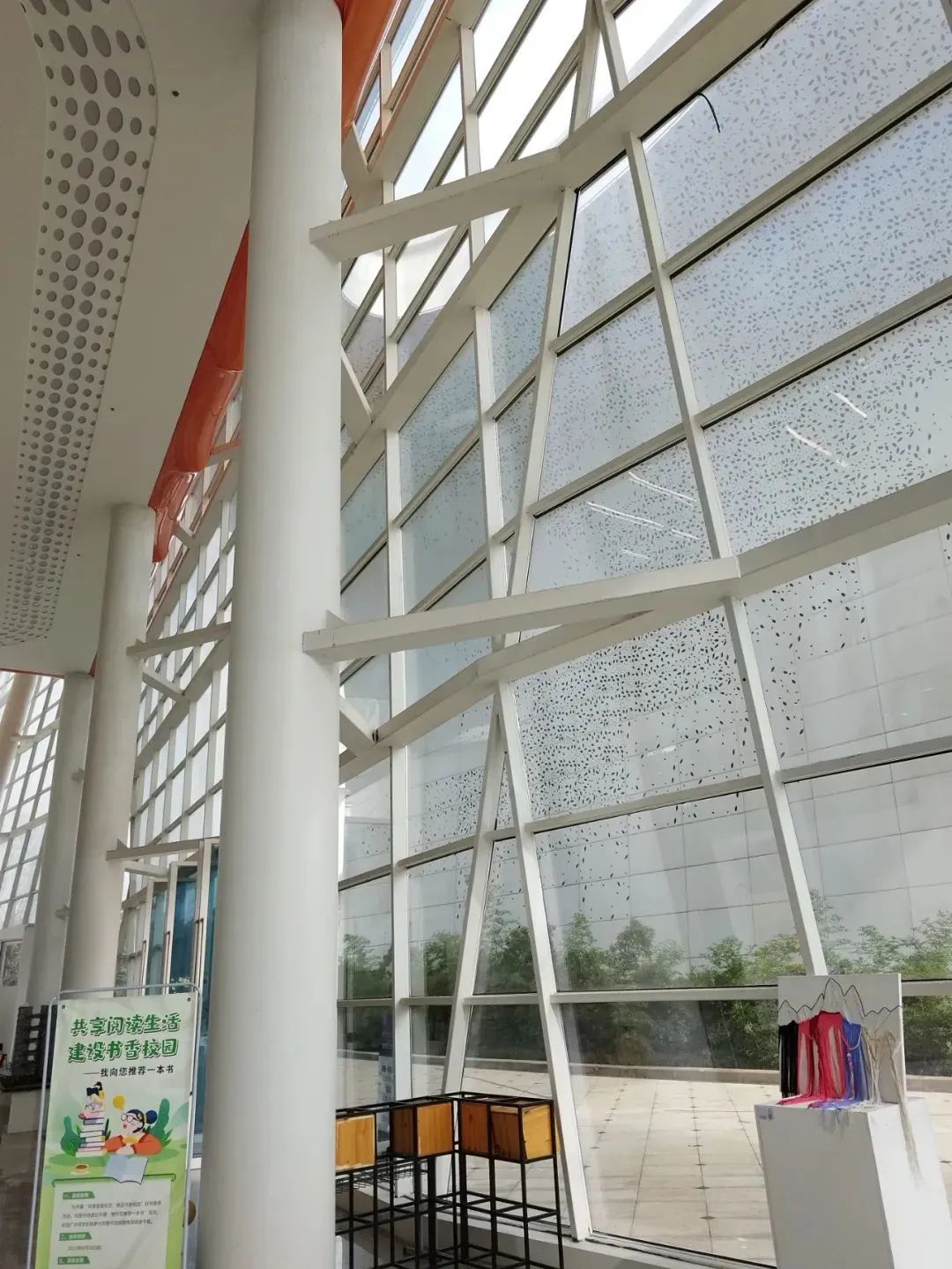

▲ 入口大堂转角位置
关于幕墙本身，有了支撑的横向钢梁，通过铝合金的的开模定制，所有的幕墙龙骨的连接均依靠10mm的钢板片，在铝型材的腔体内完成，现场无任何焊缝、螺栓外露。
最终依靠幕墙、钢结构的一体化设计解决了这个高大空间无支撑结构的问题，取得了极致通透的视觉效果， 解决了甲方、建筑师建筑立面效果需求。

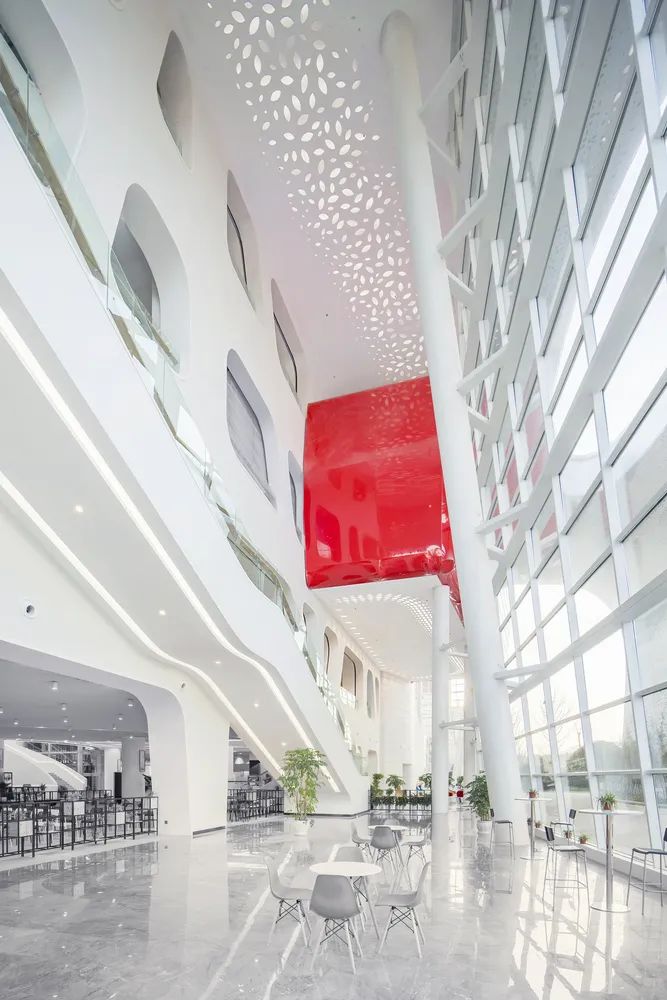

▲ 入口大堂

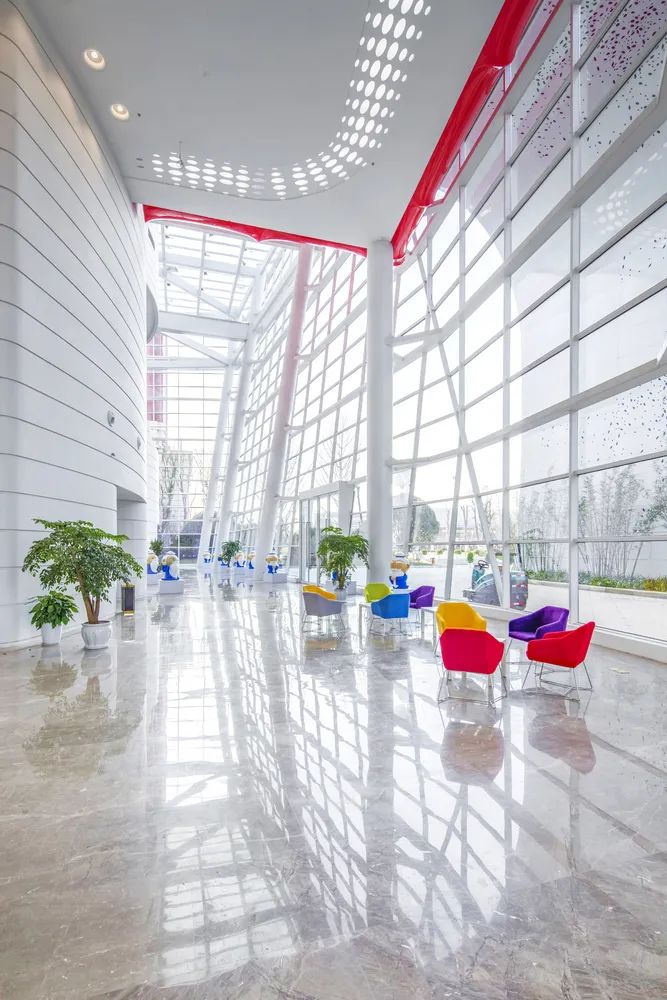

▲ 北侧入口室内

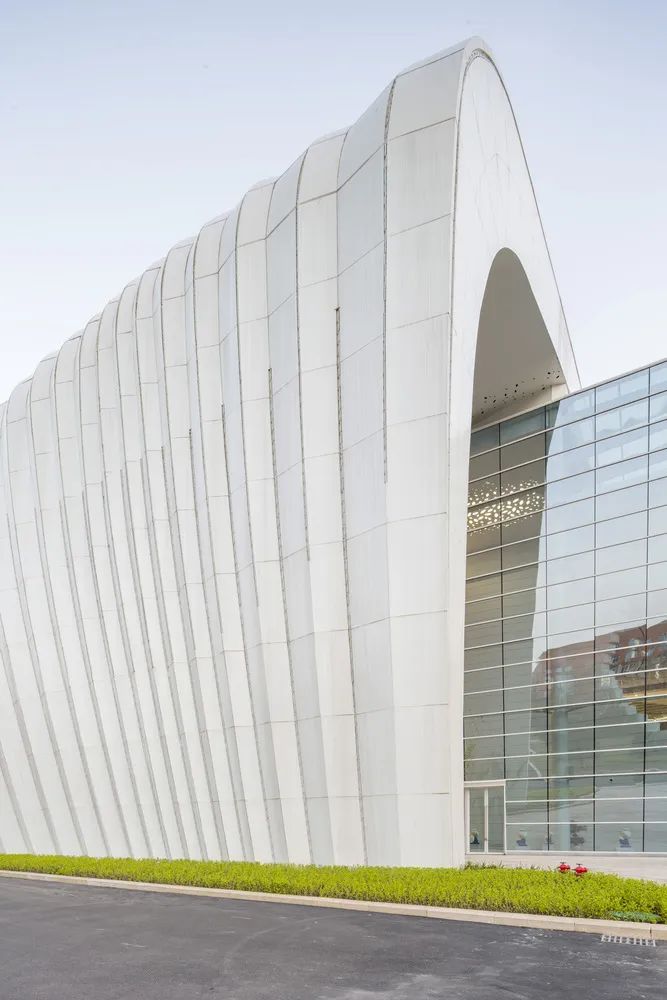

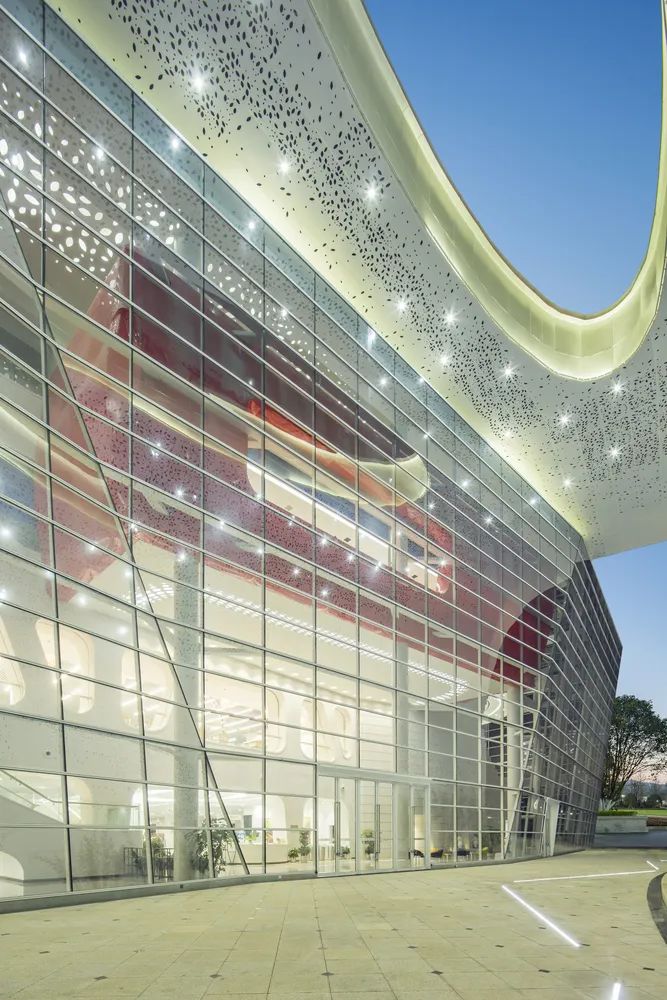

▲ 北侧入口玻璃幕墙室外效果
北侧屋盖外部全采用铝板的材质，每块铝板都是平行四边形，通过平面上角度的变化形成锯齿形的平面效果，在阳光下形成丰富的光影变化。细节设计上，在每两组铝板相交的阳角处设置长短不一的LED灯带，两块铝板交接处预留豁口，豁口处设置透明亚克力板内藏LED灯带。
▲ 屋盖实景
大屋盖的内部，建筑师采用“星空”的概念来隐喻莘莘学子探索未知世界，所有铝板都是以2000mmx1200mm的长宽尺寸作为标准件进行拼接，其中包括四种图案的穿孔铝板与一种不开孔的实面铝板，共五种图案组成北侧屋盖内表面的图案。

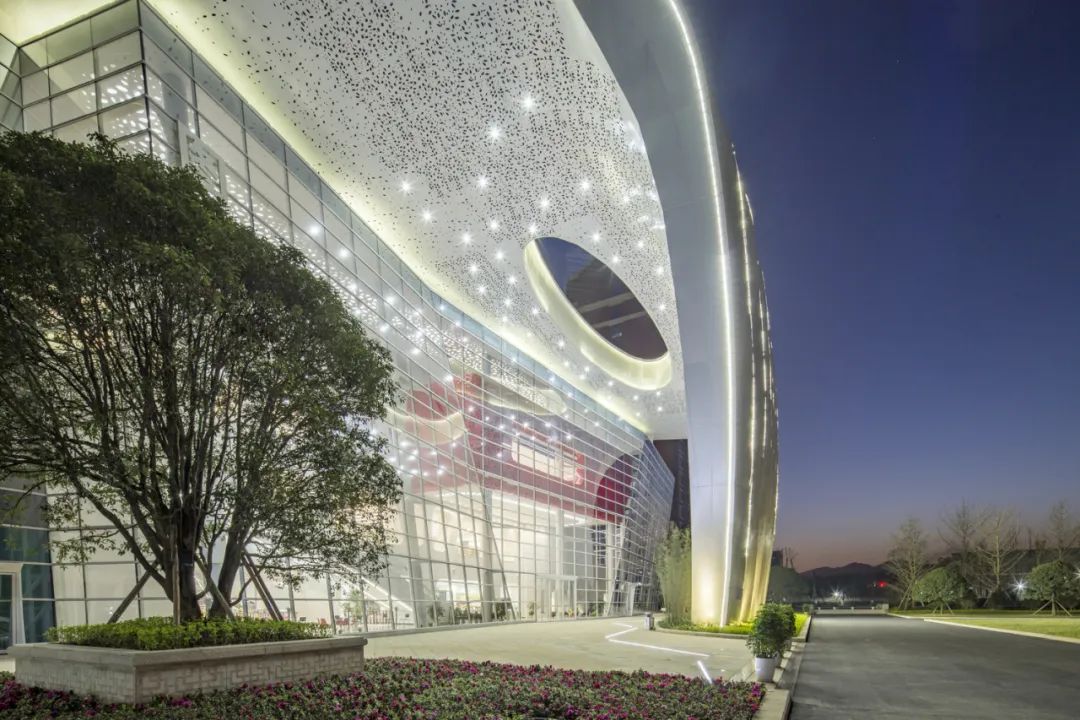

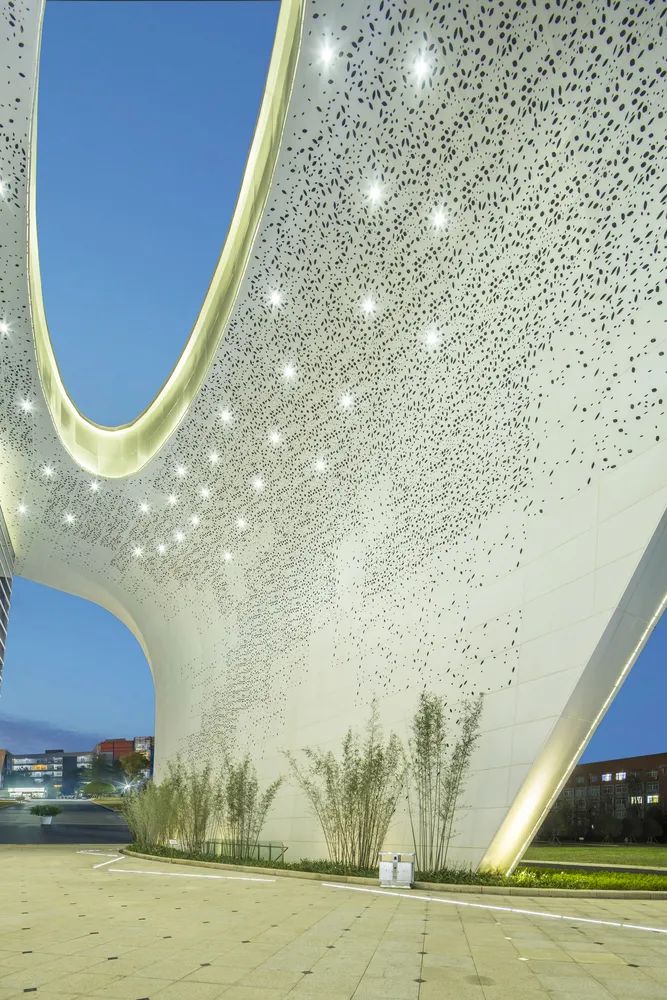

▲ 大屋盖内侧实景
四种穿孔板图案按照开孔率的疏密程度分为ABCD四种图案。在此基础上又设置了A’B’C’D’四种图案相应旋转180度的穿孔铝板，共计9种铝板进行分布。

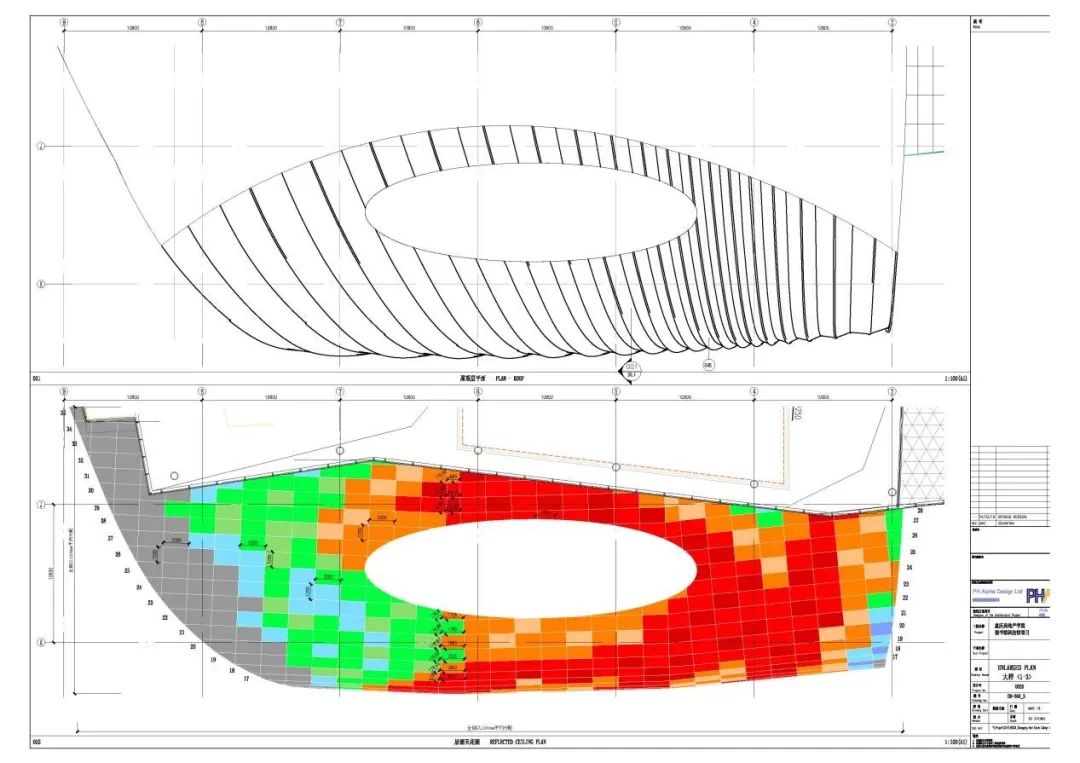

▲ 屋盖内侧顶面铝板分布
灯光的布置上面，尽量均布在穿孔板背后，穿孔率越高的铝板，背后设置的灯珠越多。
▲ 大屋盖内侧灯光效果

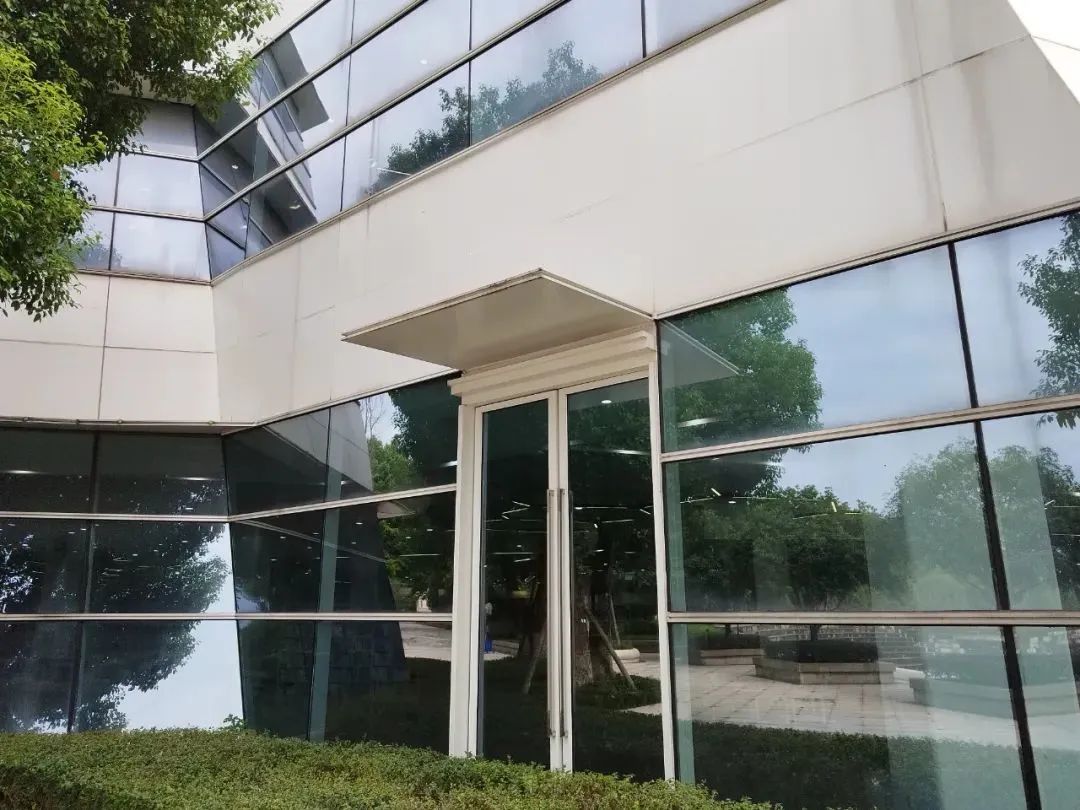

图书馆西侧和南侧是窗墙设计，透出内部灯光。流动的曲面勾勒出动感形态，形成其周围教学楼、宿舍楼的“核心”，成为整个校园的地标和视觉焦点。北侧图书馆主入口作为校园中轴线终点的背景，与校园肌理完美结合。

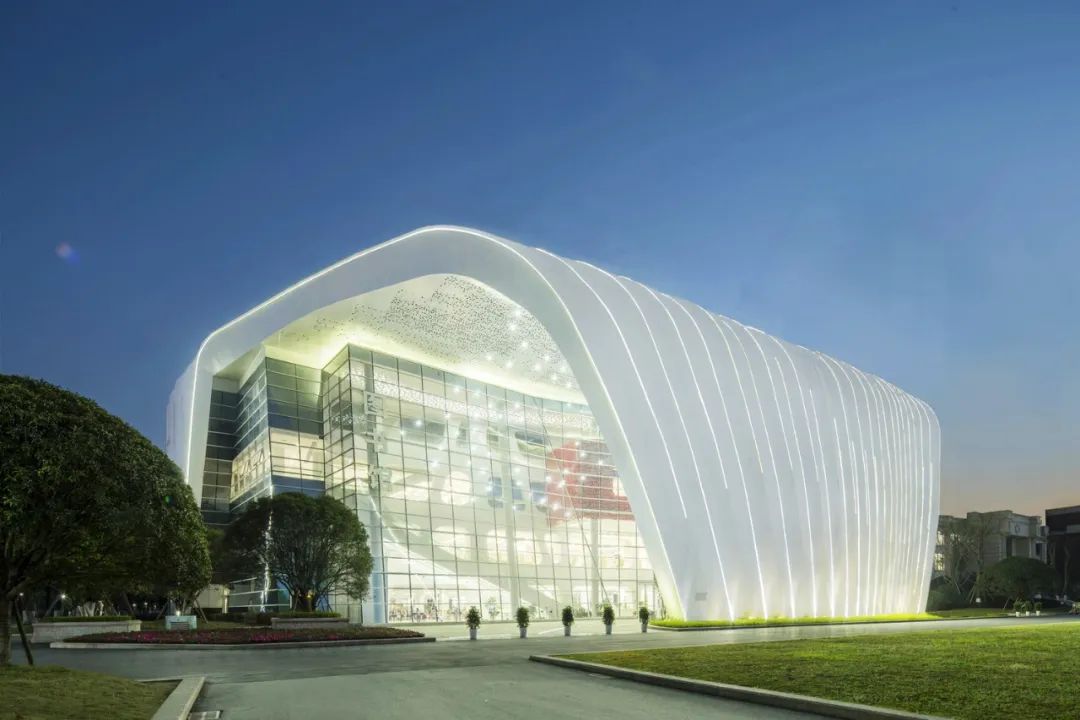

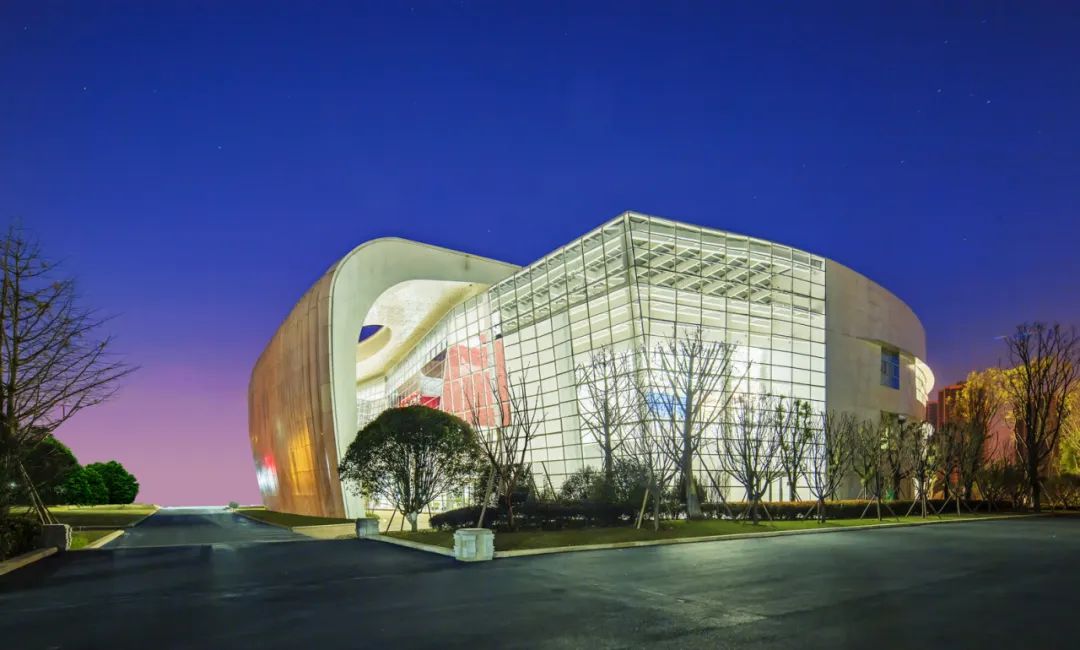

▲ 图书馆夜景
▲ 图书馆夜景
▲ 图书馆细节
