成都龙泉世茂城五期综合体

01

项目背景

成都龙泉驿，以卓越的历史人文与秀丽自然条件而出名。当下，随着城市化进程不断加速，如何在自然之上，重塑人文，找到场地的本质精神内核，与未来城市发展的平衡点，创造出独具一格的建筑作品，成为一大难点。

成都龙泉世茂城五期综合体于龙泉驿新生，由Aedas（凯达环球）担纲设计，弗思特担任幕墙顾问，旨在将山脉和自然的特色完美融于建筑表皮之上，打造自然与人文完美融合的特色综合体。

02

设计理念

商业建筑的本质，不止于商业，更核心的是将建筑与文化底蕴相融，呈现新的表达。设计过程中，以“盒子+独栋街区”形态进行重组，外形设计参考龙泉山脉的独特地貌，因势利导，将山脉、自然与现代理念融合，造就与众不同的建筑体型。另外，建筑师受到四川当地竹编工艺的启发，给建筑外立面定制了独特的外表皮形式，将传统文化与现代工艺相结合，革新建筑。

利用项目所在地天生的地势高低，塑造成层空间，同时，在环境、氛围等场景的营造上，亦与当地人文属性有着千丝万缕的联系，精心设计了中央庭院以及充满鲜花和灌木丛的美观长廊等，无一不再向世人展示当地的精神文化风采。

03

立面优化

本项目造型复杂，设计材料繁多，玻璃种类12种，金属板种类7种，幕墙系统多达25种。但是，越有难度、越具有挑战性的外立面设计，更能凸显幕墙顾问的核心价值。

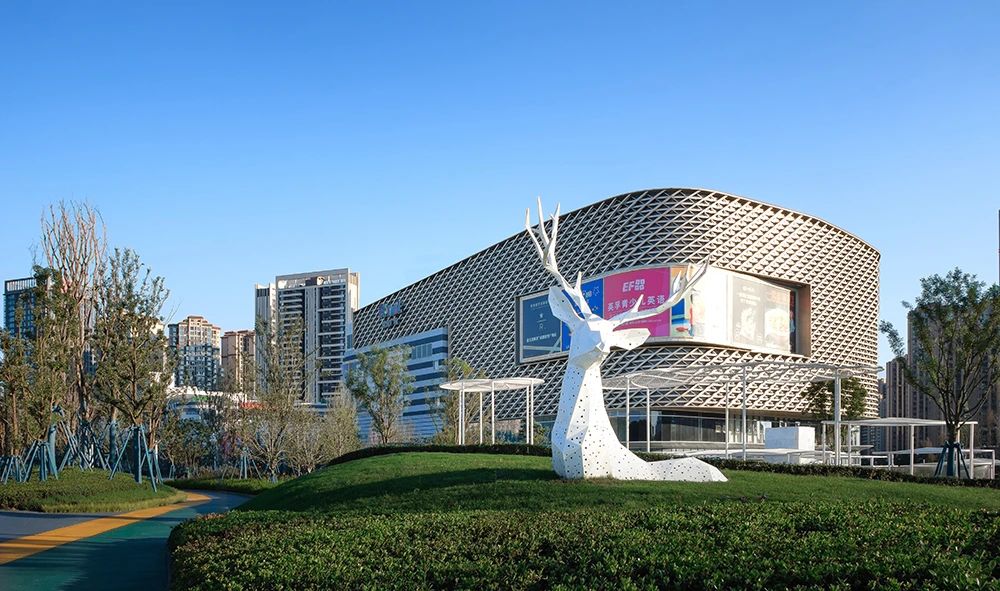

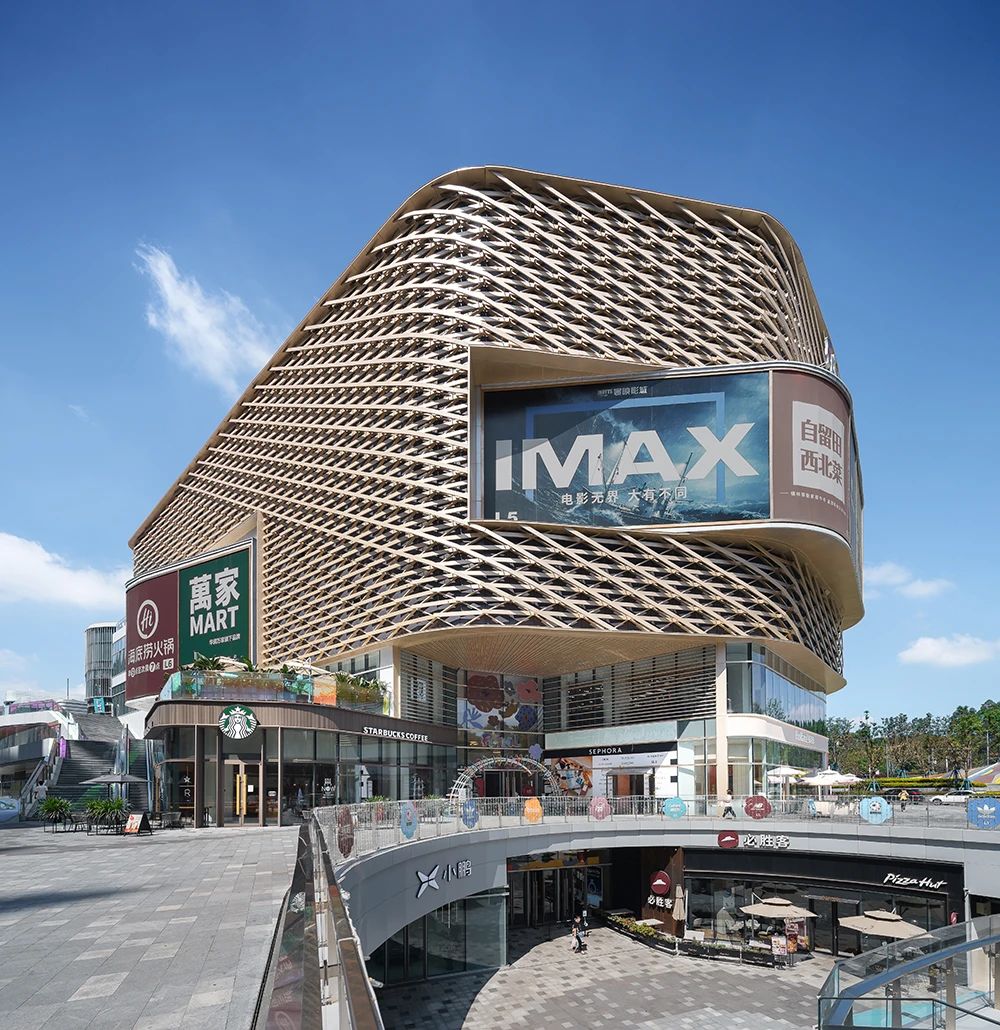

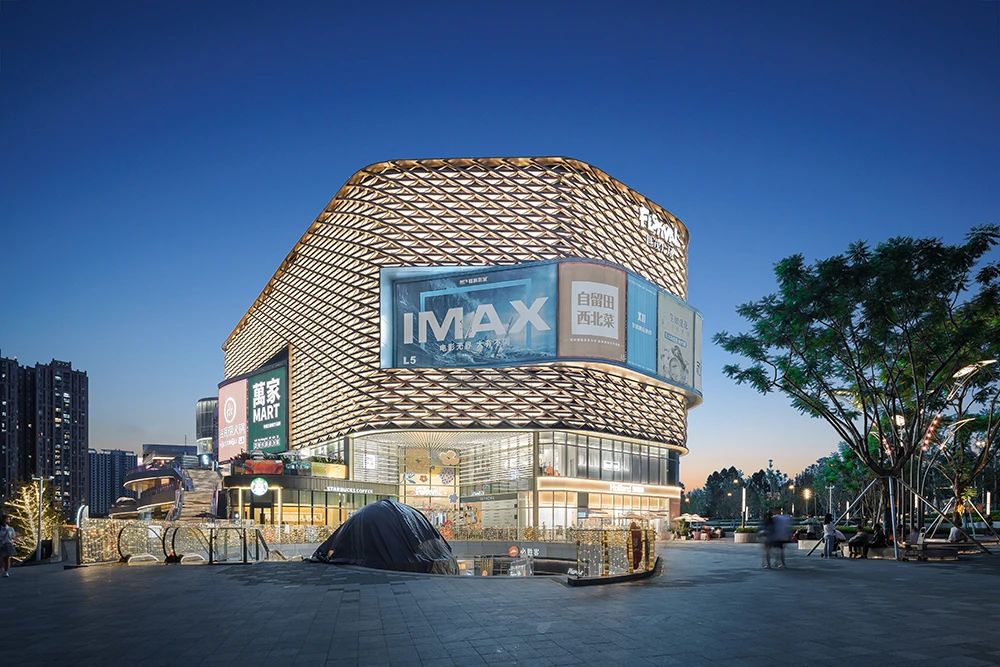

东西两个立面被香槟色金属编织网幕墙包裹，是本项目最大的亮点及难点，编织网幕墙系统由东西两个立面被香槟色金属编织网幕墙包裹，“编织”由三层铝合金构件交错布置来体现，同时在编织网立面内嵌橱窗及LED，以实现更好的落地效果。

系统设计时分为两个阶段，首先以直面建立标准系统，再针对圆弧面分析系统可行性。系统设计前期不断收集资料和寻找案例，不断尝试最终决定采用铝合金格栅交错布置的做法来实现。有了初步思路之后开始从不同的安装方式（构件式or单元式）来进行系统设计，为业主提供两种必选方案，最终确定采用单元式安装的方案做法。由于编织网表皮存在单曲圆弧面，但第一层和第三层网延弧面斜向延伸，前期通过理论分析判断，所有圆弧面的一层网和三层网型材在理想状态下均为双扭构件，若采用单曲模拟双曲那交接位置必定出现阶差，那么什么情况下交接位置的阶差在人眼视觉范围内是可忽略的呢？

问题由此展开，将表皮重建后发现，当圆弧面半径＜3300mm时，阶差最大达50mm左右，对外立面效果影响非常大，又对半径大于3300mm位置进行对比分析后得出结论：圆弧面半径＜3300mm时，圆弧面一层网、三层网位置必须采用双扭构件。

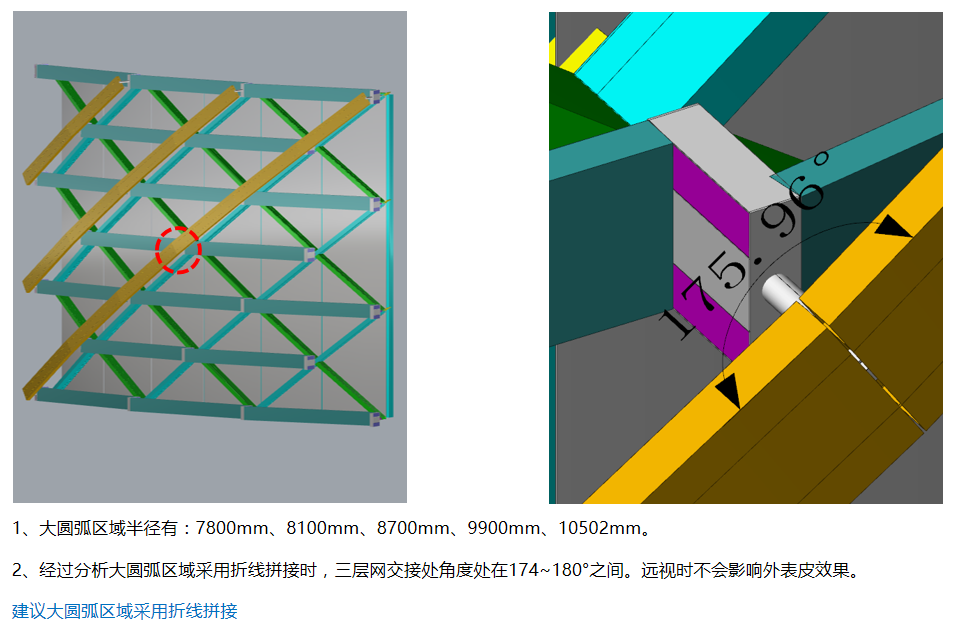

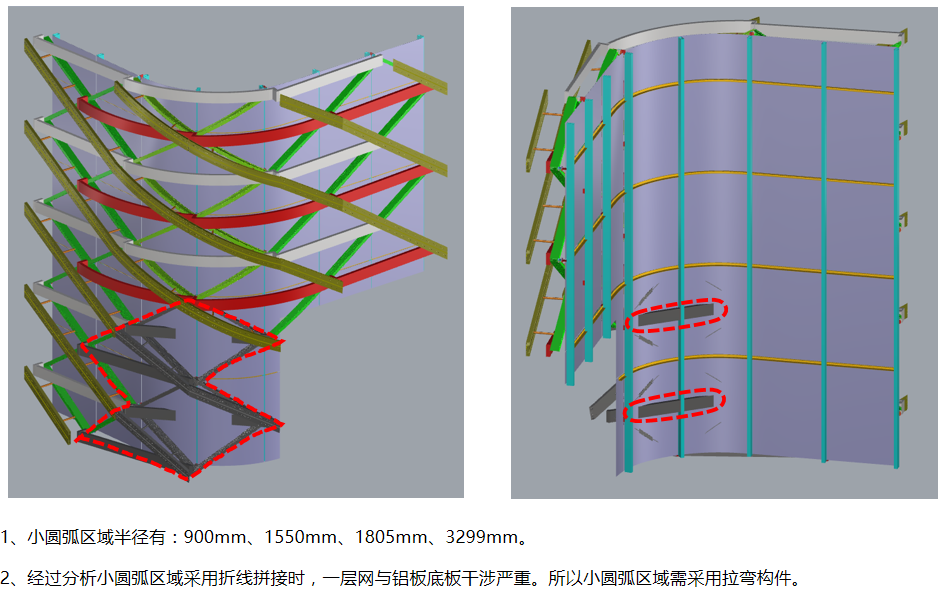

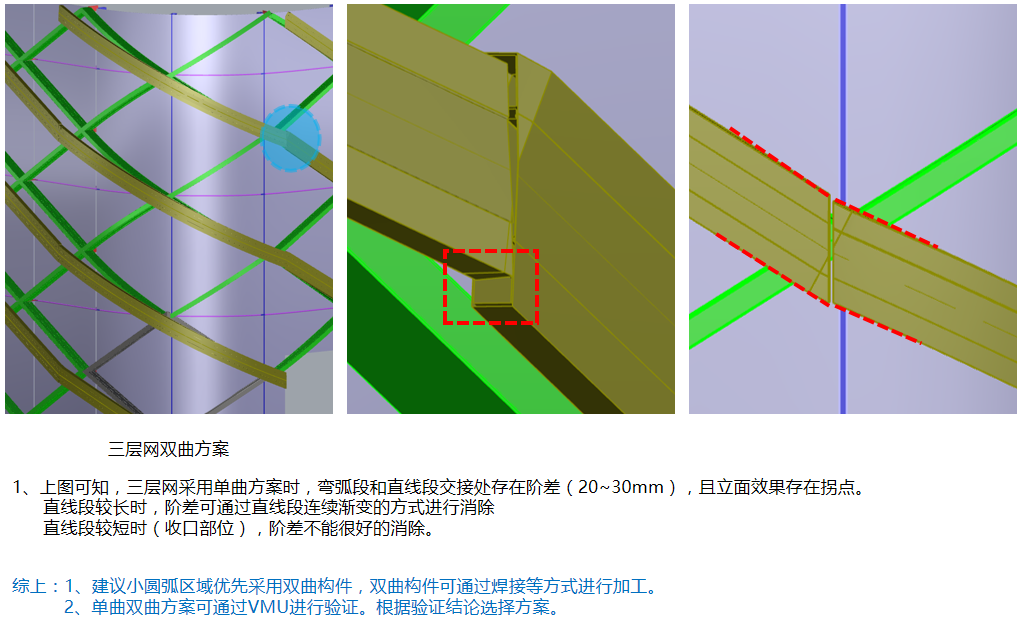

△部分分析展示

这样的做法不仅可以节省成本，同时能确保外立面整体的呈现效果。另外，框架式安装的方案型材不能整体闭腔，对于双向拉弯有很大的加工困难，单元式安装型材整体闭腔，恰巧规避了这一难题。关于此优化做法，后期也进行了专利申请。

△相关专利

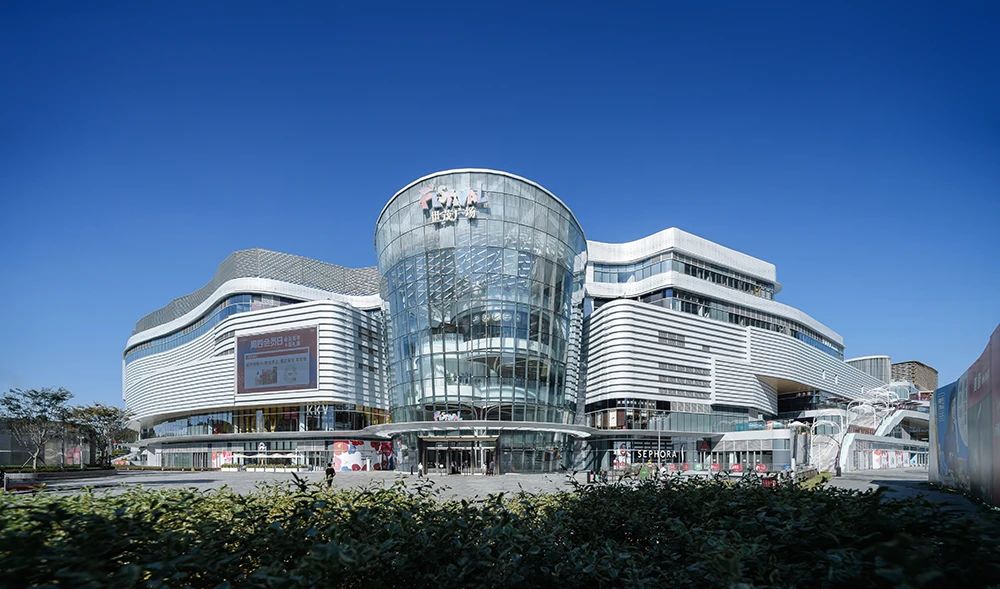

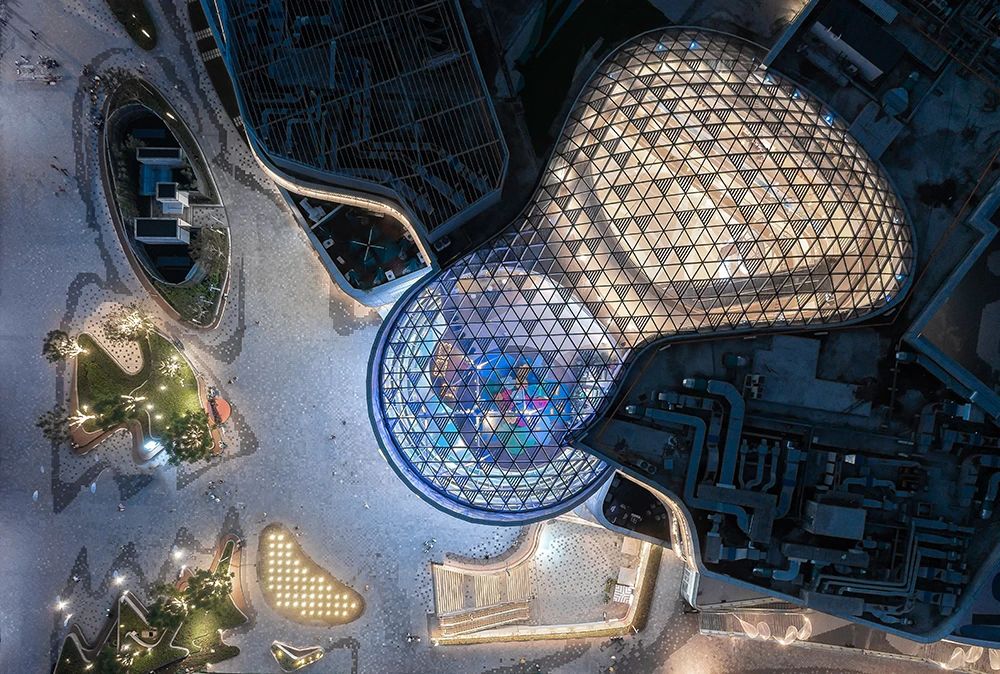

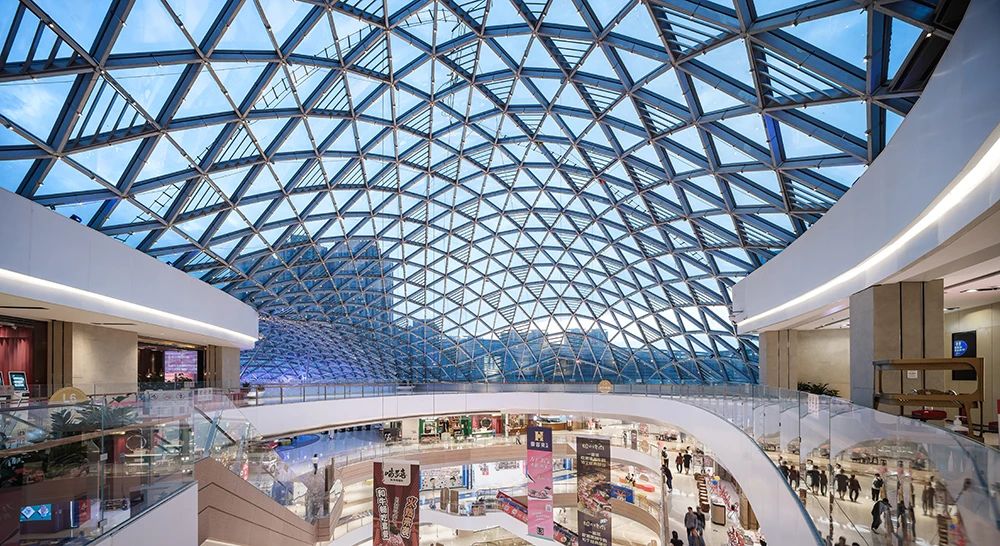

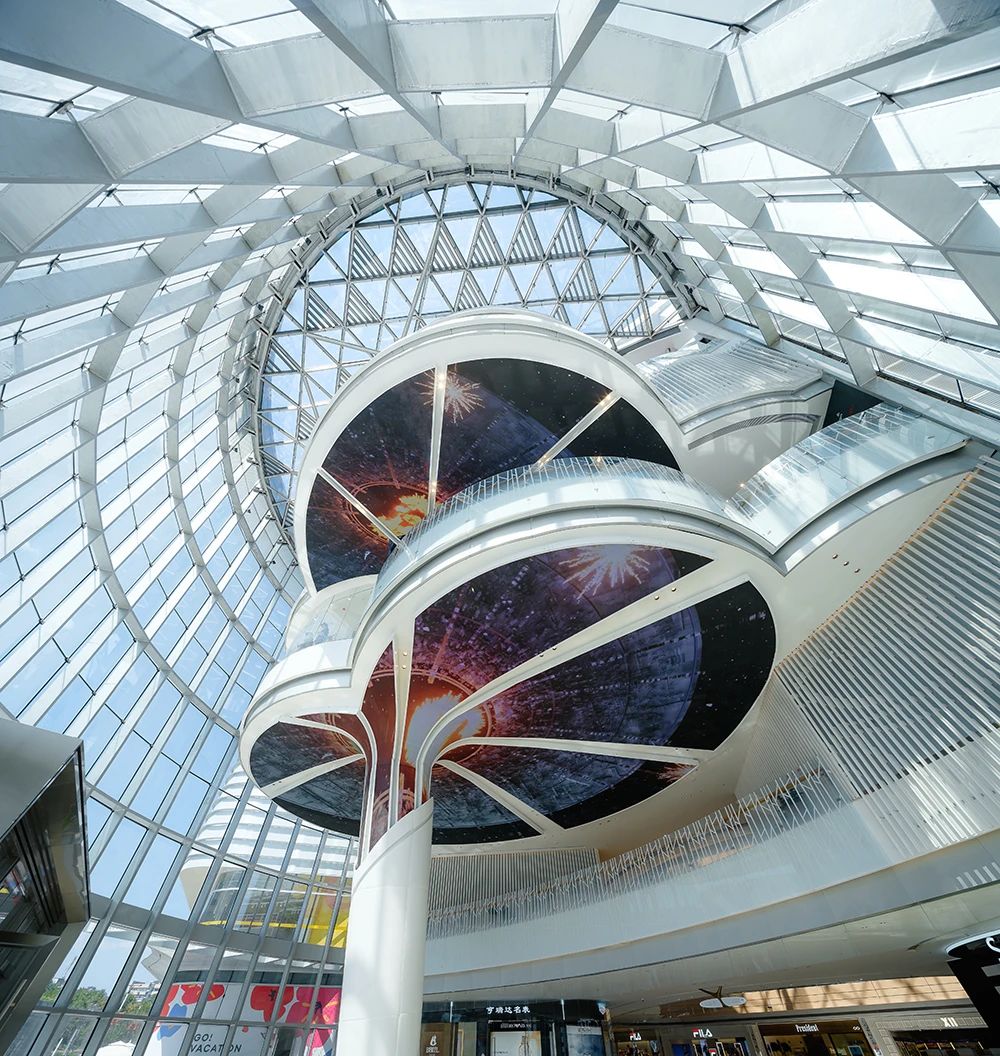

南立面为本项目主要的展示立面，主要由铝板幕墙、框架玻璃幕墙组成。主入口大堂顶部为单层网壳玻璃采光顶，外型酷似倒扣的花生皮，故称之为“花生皮”。主入口处设计有超高点式全玻璃幕墙，入口部位为整体挑空，花生皮结构形式采用单层曲面网壳，网壳前端由拔地而起的树形巨柱支撑（花生皮钢结构由主体结构设计）。

主入口处超高点式全玻璃幕墙高度达35米，且层间无支撑，落地难度较大，为此在设计过程中做了针对性的结构选型，花生皮前端主体环向钢梁为全家桶顶部提供支撑，支座为竖向可滑动铰支座，底部及两侧均为固定铰支座，并以此进行了详细的结构分析。

△采光顶标注节点

△主入口标注节点

04

  结语

商业功能满足人类需求，建筑设计尊重自然人文。成都龙泉世茂城五期综合体，顺应地势生长，立于天府之国千年历史文脉之上，以新建筑塑造新愿景，以现代科技勾勒人类对于崭新未来的美好愿望。
