招商少荃体育中心

体育馆建筑立面采用穿孔铝板材质，三角形折面板的分缝划分，形成第一层级的立面肌理；每个折面内部的穿孔板板缝划分，形成第二层级的立面肌理；要弱化每块最小板材单元的拼缝，使整个建筑立面造型更加立体且细节丰富。

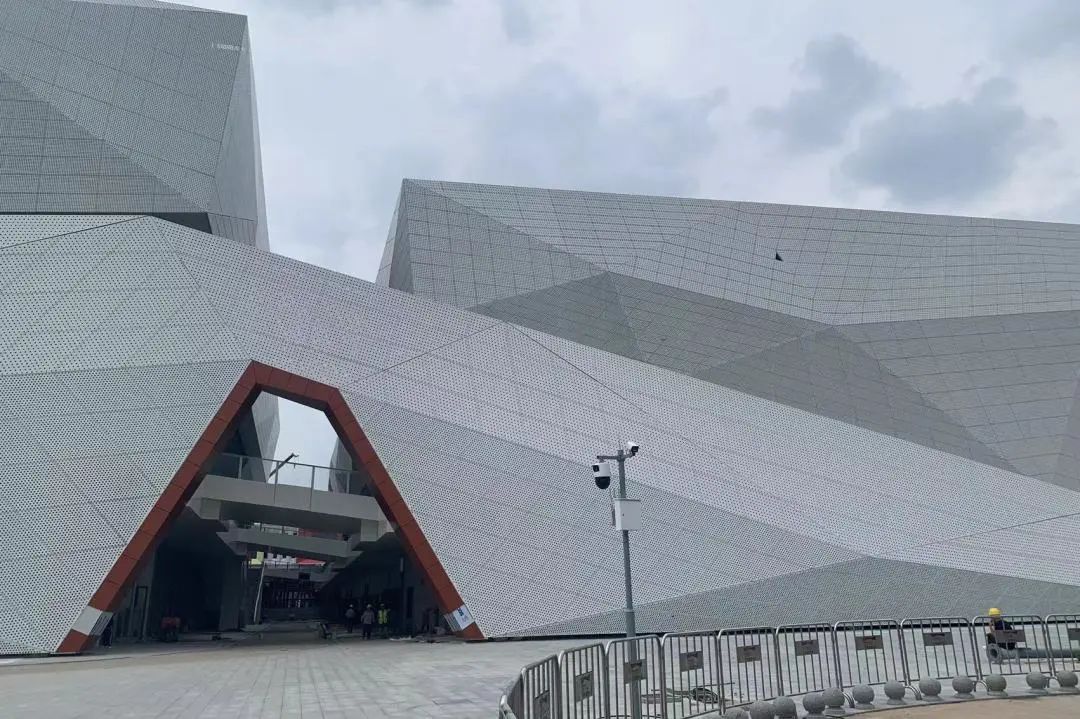

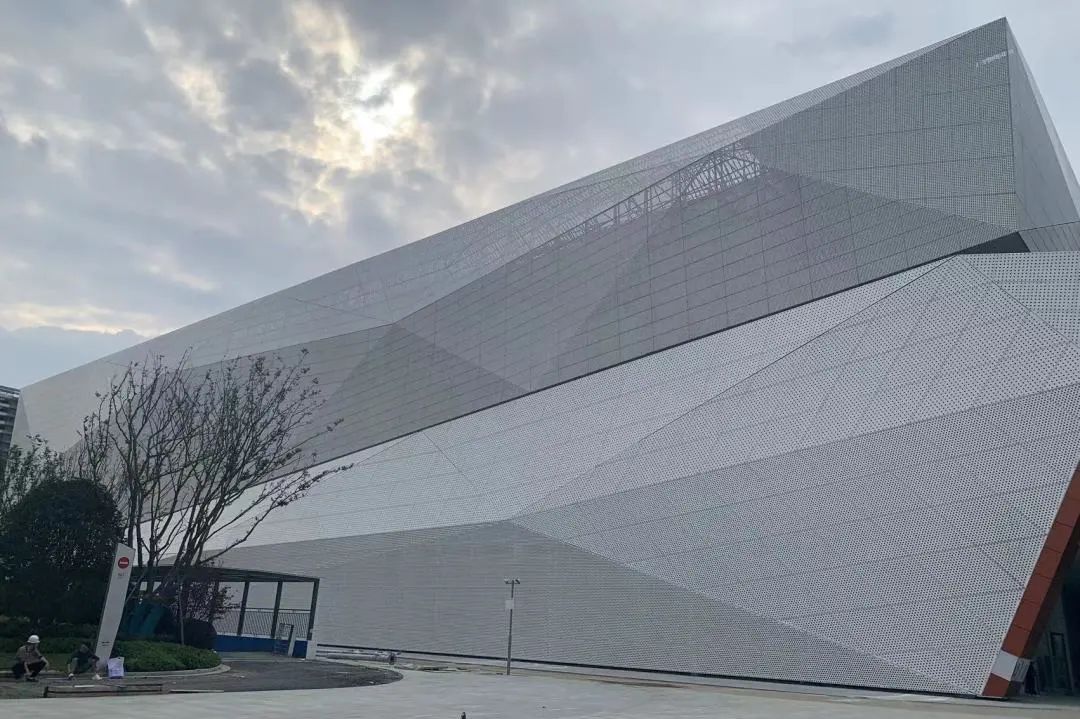

▲  实景图

整体外观效果上，空间穿孔板的占比最大，因此穿孔板的肌理呈现、分格划分以及穿孔大小的选取和排布非常重要，也很困难，经过多次翻模比对和现场视觉样板效果考量，最终确定如下原则：采用不同穿孔率的铝板，自上而下穿孔率逐渐增加，随着立面的折面造型形成韵律，同时也使建筑立面折板造型更加富有层次。

▲  穿孔率分布图

穿孔铝板采用开缝设计，其中，不同空间面之间的转折缝宽为25mm，同一面内的板块分缝宽为12mm，板块统一采用侧边打钉以保证胶缝处干净、美观。

▲  同一面内板块分缝节点图

▲  不同面转折处分缝节点图

本项目金属屋面其龙骨需生根至屋面主体钢网架上，由于前期主体钢结构的网架设计未考虑幕墙的荷载影响，故为确保安全可靠，幕墙结构计算时需将龙骨整体建模后结合网架变形同步考虑，结构关系影响较大。

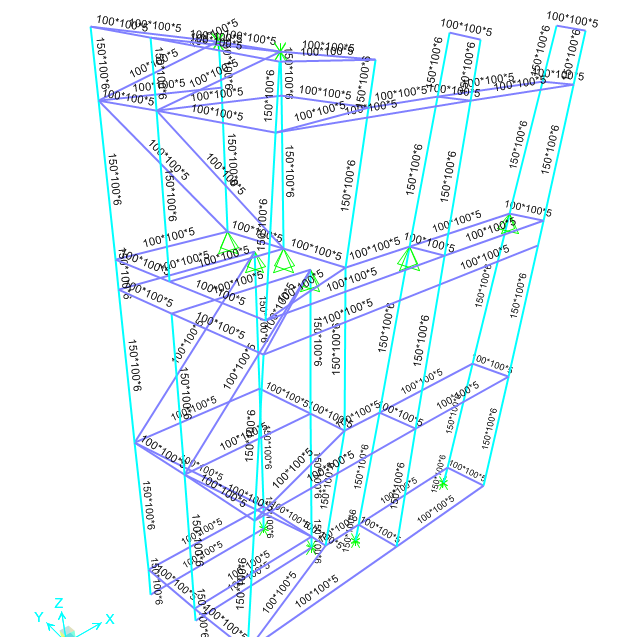

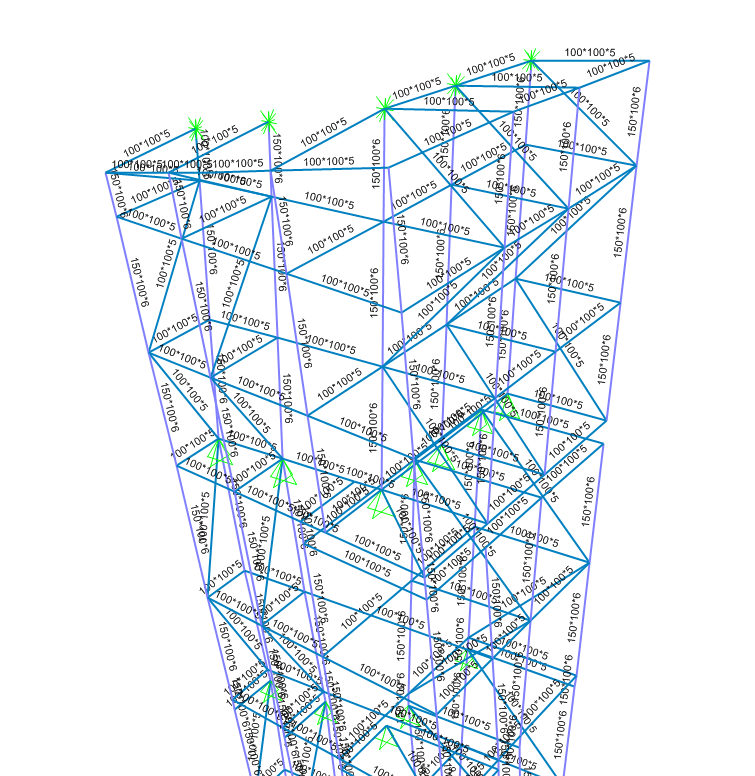

▲  钢桁架龙骨布置图

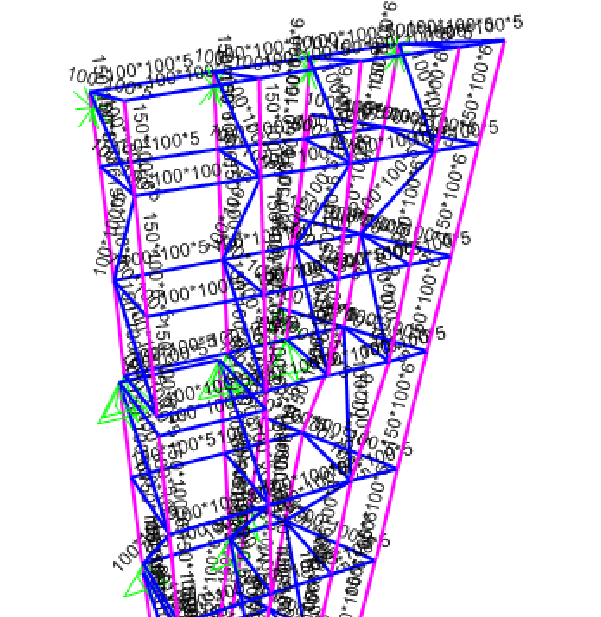

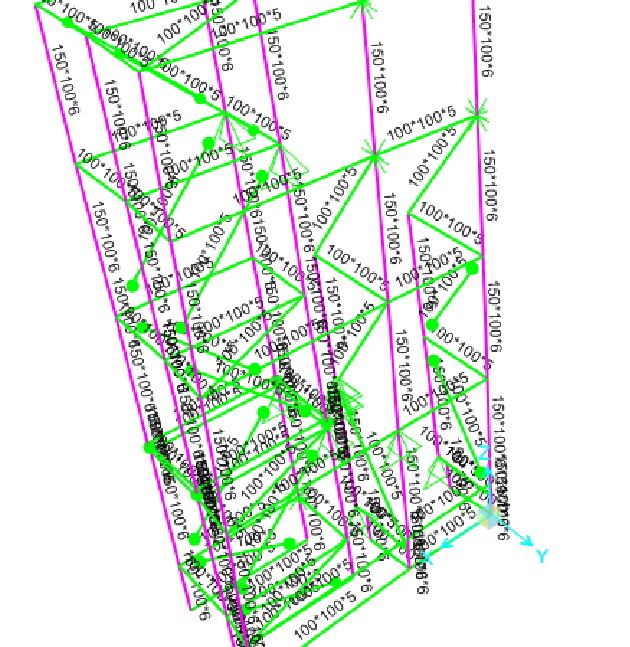

▲  金属屋面龙骨三维线模

▲  主体钢结构网架现场施工照片

本项目外立面属于空间立面，转折和交接关系多变，骨架均需按大跨度、大悬挑钢桁架来设计，设计和施工难度大，对现场测绘、放样精度要求高，因此幕墙设计阶段需要大量建模来进行前期结构计算和辅助后期现场施工。

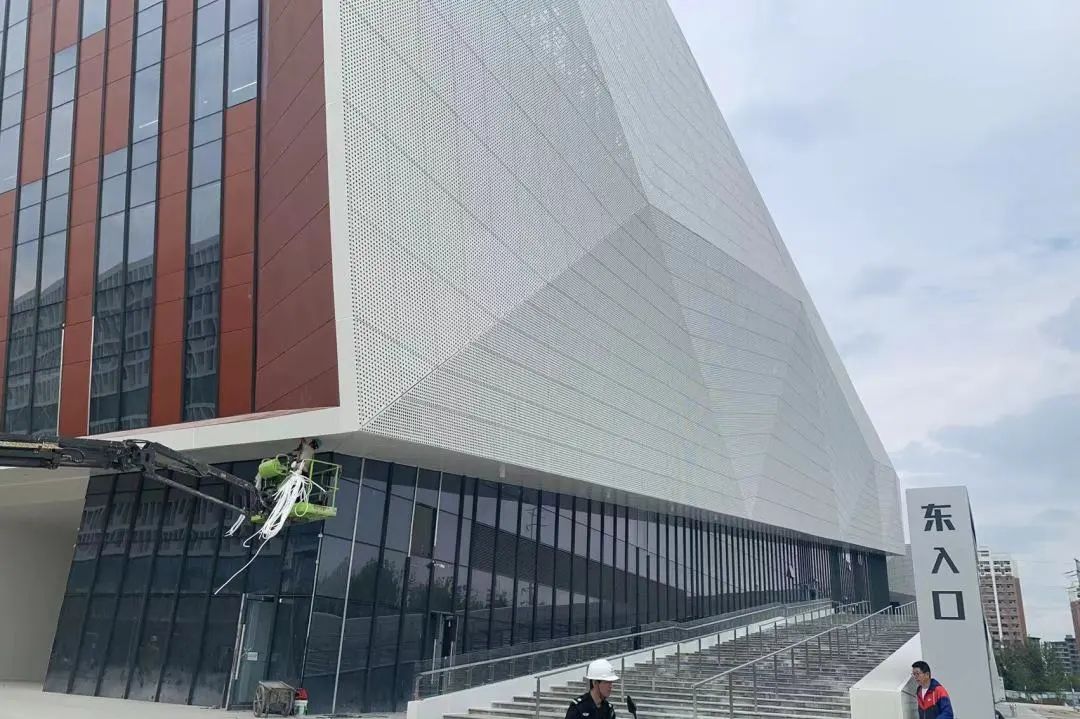

▲  体育馆东侧平台

▲  配套连廊入口
